规格
识别号
No. 2：带 4 颗不锈钢圆柱头内六角螺钉 DIN 912
铝材
喷塑涂层
黑色，RAL 9005, 纹理饰面 S
DIN 912 槽头带帽螺钉
AISI 304 不锈钢
六角螺母 DIN 985
AISI 304 不锈钢
通过聚酰胺环自锁
信息

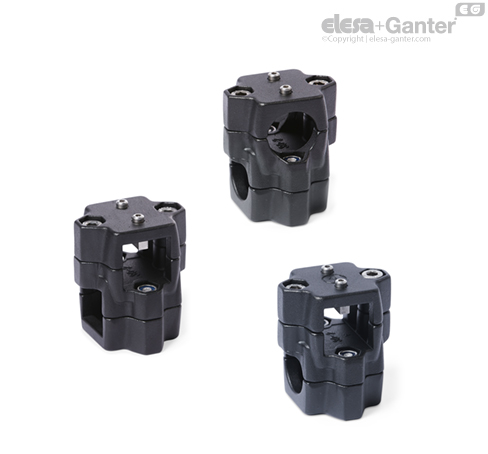

双向线性传动装置接头 GN 134.1 基于双向接头夹具。 额外提供的安装孔用于连接线性传送装置的驱动键。
驱动键的安装孔 d3 始终位于单轴系统中的孔 d1 或方块 s1 中。 通孔内的定心衬套消除了轴向间隙。 方孔的宽度 s1 在尺寸上贴合方形线性传动装置的间隙。
提供的夹紧方块 s2 未在单轴设计中加工。
如需在没有工具的情况下快速夹紧，可使用可调节手柄代替内六角螺钉 GN 911 在表中列为附件。
