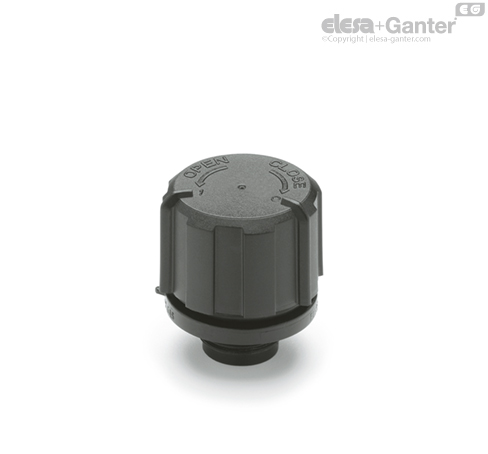

SFC.

通气帽

特征及应用

SFC.型通气帽的盖帽（ELESA专利）可提供两种类型的闭合：

• 通气式闭合：空气可在正常使用条件下进出容器。
• 密封式闭合：帽完全夹紧、闭合。盖帽与螺纹接头凸缘间的密封环和确保容器内所盛气体或液体的绝对密封。

按需提供的特殊型号

• 空气过滤度为40μ、由聚氨酯泡沫网（聚酯基）制成的“高科技泡沫”空气过滤器。
• RAL 2004橙色盖帽。

安装说明

各元件供货时未装配。

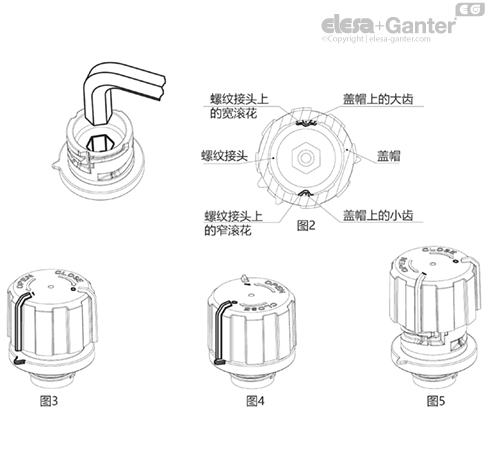

• 用六角扳手拧紧螺纹接头，最高拧紧力矩为8Nm（图1）。
• 将“高科技泡沫” 过滤器插入正确的上壳。
• 通过两组形状不同的齿，将盖帽安装到螺纹接头上，使盖帽上的齿与螺纹接头上部的相应齿状滚花咬合（图2）。
• 将盖帽顺时针转动若干度，使通气帽处于以下位置：盖帽上标记为1的分度线与螺纹接头凸缘上的分度线成一直线（图3）。
• 按照 CLOSE 箭头，再次顺时针转动盖帽，使其到达以下位置：盖体上标记为0的分度线与螺纹接头凸缘上的分度线成一直线（图4）。
• 要从密封式闭合转为通气式闭合，仅需将盖帽随OPEN（打开）箭头转动（逆时针），直到听到卡嗒声。
• 在通气式闭合状态下随OPEN箭头转动（逆时针）盖帽，才能从螺纹接头拆下盖帽，从而便于操作者清洁零部件或更换“高科技泡沫”过滤器（图5）
