HCK-E-S

电控液位指示器

特征及性能

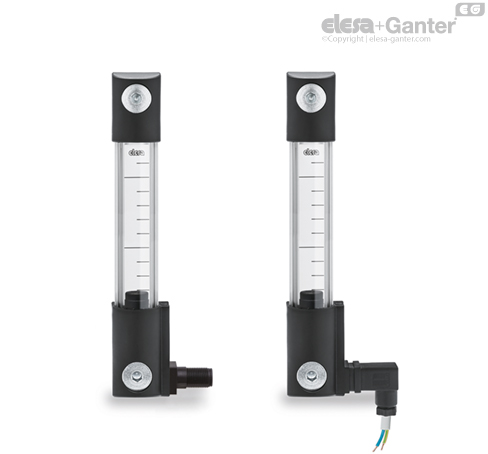

带横向接头输出的 HCK-E-S 液位指示器可使传感器的干预水平最小化。

若使用带角形接头的延长线，则电缆输出口朝向如图 1 所示。

技术参数

在23℃的温度下，在相对有限的时间内用以下液体，对于HCK, 采用CB68型液压系统的矿物油（根据ISO 3498），或对于HCK-GL用水/乙二醇基溶液 ( 50%) 进行实验室试验，其阻力系数远高于 35 bar。

对于使用非矿物油流体以及在特定不同压力和温度条件下的应用，请联系 ELESA 技术部。

在任何情况下，均建议根据实际工作情况验证产品的适用性。

最低液位电子传感器的功能

• NO: 到达最低液位电触头关闭。

• NC: 电触点在达到最低液位。









最高温度传感器的功能

• NO: 电触点在达到最低液位时关闭/或温度达到预设值（80°C）时。

• NC: 电触点在达到最低液位时关闭/或温度达到预设值（80°C）时。





温度电子探针 (STL) 的功能

温度传感器的工作原理是测量铂元件的电阻变化：100 ohm = 0°C,138.4 ohm = 100°C。

在较小的温度范围内，温度（T）与电阻（R）间的函数近似于直线：例如，假设0℃至100℃的温度范围内为直线，则50℃时的误差为0.4℃。

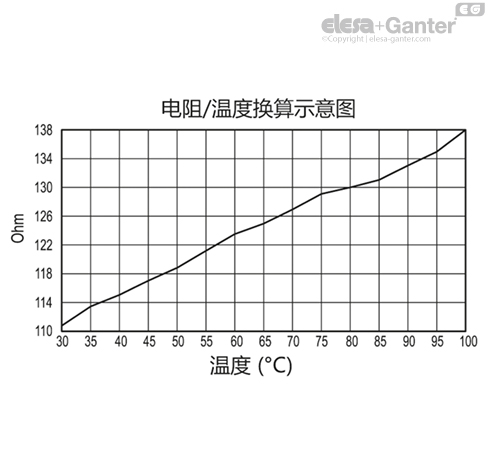

为精确测量，须将电阻设为直线，以给出准确温度。国际温度标准（ITS-90）是对电阻与温度间函数的最新定义。 图示为直接测定触头电阻值的电阻与温度间的函数，该函数通过实验室试验测得。我们建议设置补偿热耗散及电缆电阻的系统。

1℃ 的温度变化可导致探针电阻变化 0.384 ohm。 因此，即使电阻测量中的微小误差（例如在不考虑连接到探针的电缆电阻时）也会转化为温度测量中的显著误差。

由于信号水平较低，因此将电缆远离可能发出磁噪声或电噪声的电缆、电机、开关装置和其他设备十分重要。 使用一端接地的屏蔽电缆可能有助于减少干扰。

此外，如果使用长连接电缆，请确保信号测量和接收设备的设计可以补偿电缆自身的电阻。

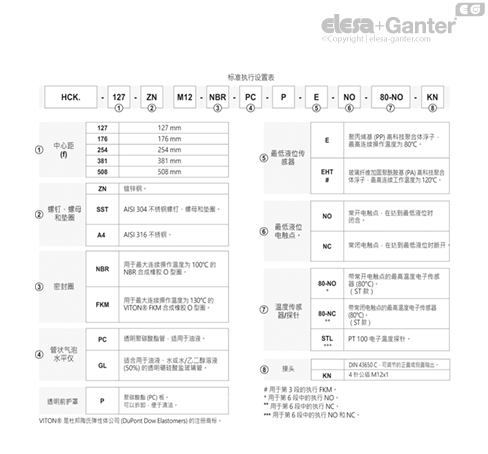

按需提供的特殊型号

• 柱式液位观察窗，PMMA制成，用于最高70°C的使用场合。

• 聚酰胺基高科技聚合体浮子（见HCK.127），红色。

• NBR橡胶浮子（见HCK.176），黑色，采用AISI 316不锈钢螺旋结构满足特殊应用、粘性液体、高温环境等。

• 带高达 1429 mm 可视液位（定额）及孔心间距（定额 f）长达 1.500 mm 固定孔的指示器。

• 推入式注油塞

• 带有镀镍黄铜螺纹的专用螺钉，位于产品较低处的安装端，用于保养时抽出指示器的操作。

可按需提供的配件

FC.M12x1：4电极M12轴向连接器的延长型号。

内螺纹接头组装说明

• 拧松传感器上的固定螺钉，取下传感器托架，拧开电缆护座，将接头从托架上取下。

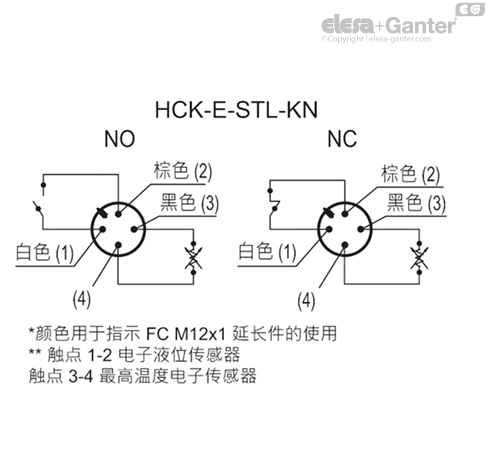

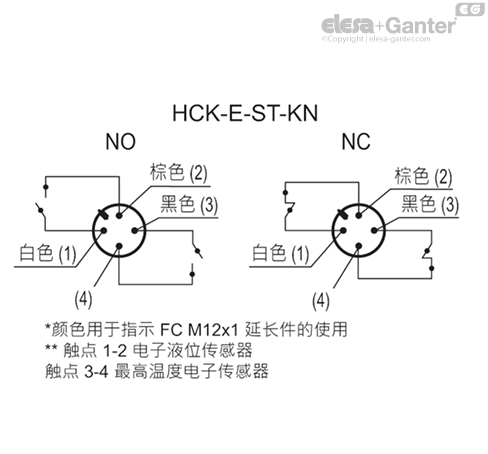

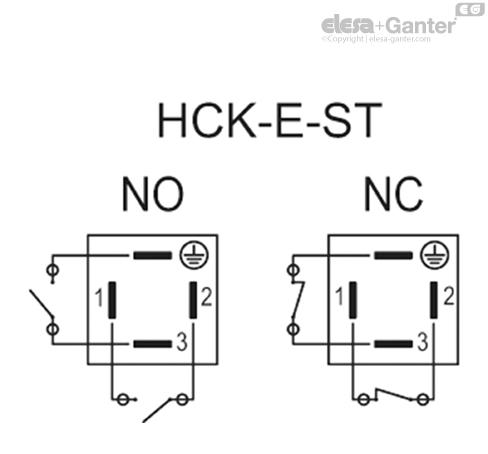

• a) HCK-E-ST: 将电缆插入接头（标准接头），然后将电线连接到触头 1 和 2 以操作最低液位传感器，连接到触头 3 和接地端 (4) 以操作最高温度传感器。

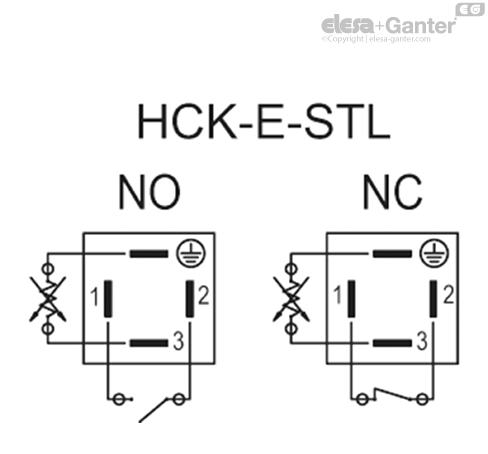

• b) HCK-E-STL: 将电缆插入接头（标准接头），然后将电线连接到触头 1 和 2 以操作最低液位传感器，连接到触头 3 和接地端 (4) 以操作温度探针。

• 将接触支座压入所需位置的接触接头，完成安装。

• 用轴向固定螺钉将接头固定在传感器托架上，随后拧紧电缆护座。
