HCK-E

电控液位指示器

特征及性能

带横向接头输出的 HCK-E 液位指示器可让传感器的干预水平最小化。

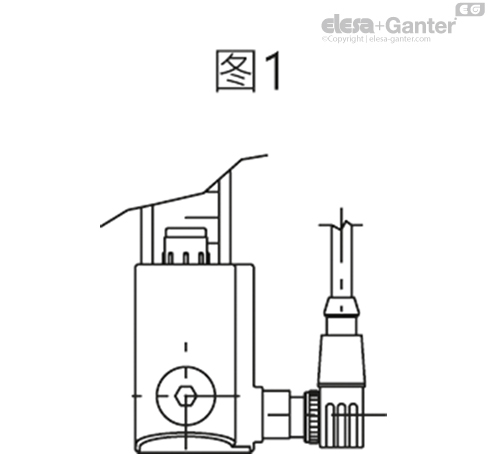

若使用带角形接头的延长线，则电缆输出口朝向如图 1 所示。

技术参数

在23℃的温度下，在相对有限的时间内用以下液体，对于HCK, 采用CB68型液压系统的矿物油（根据ISO 3498），或对于HCK-GL用水/乙二醇基溶液 ( 50%) 进行实验室试验，其阻力系数远高于 35 bar。

对于使用非矿物油流体以及在特定不同压力和温度条件下的应用，请联系 ELESA 技术部。

在任何情况下，均建议根据实际工作情况验证产品的适用性。

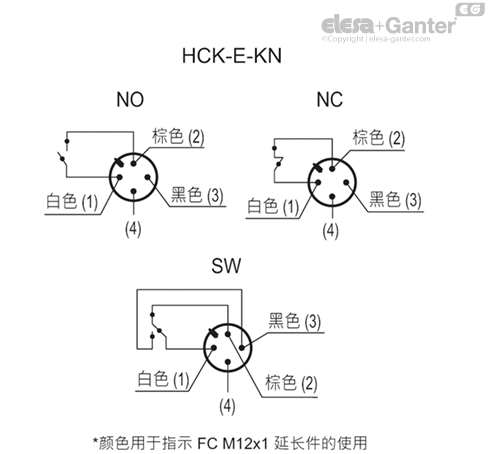

最低液位电子传感器的功能

• NO: 到达最低液位电触头关闭。

• NC: 电触点在达到最低液位。

• SW（转换电气触点）： 两个端子之间的电气触点开关。





按需提供的特殊型号

• 柱式液位观察窗，PMMA制成，用于最高70°C的使用场合。

• 聚酰胺基高科技聚合体浮子（见HCK.127），红色。

• NBR橡胶浮子（见HCK.176），黑色，采用AISI 316不锈钢螺旋结构满足特殊应用、粘性液体、高温环境等。

• 带高达 1429 mm 可视液位（定额）及孔心间距（定额 f）长达 1.500 mm 固定孔的指示器。

• 推入式注油塞

• 带有镀镍黄铜螺纹的专用螺钉，位于产品较低处的安装端，用于保养时抽出指示器的操作。

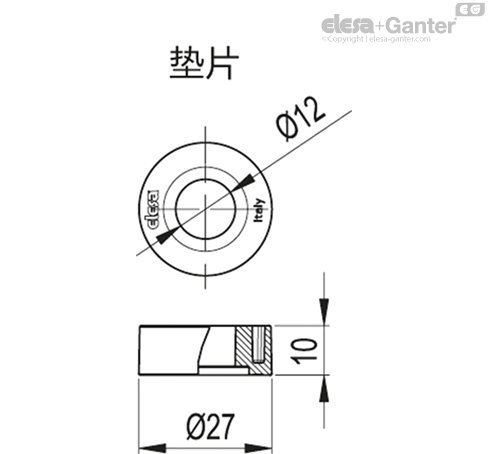

可按需提供的配件

FC.M12x1：4电极M12轴向连接器的延长型号。

内螺纹接头组装说明

• 拧松传感器上的固定螺钉，取下传感器托架，拧开电缆护座，将接头从托架上取下。

• 将电缆插入接头（标准接头），然后将电线连接到触点支架的触头 1 和 2（NO 和 NC 款）或触头 1、2 和 3（SW 款）。将触点支架压至接头所需位置。

• 用轴向固定螺钉将接头固定在传感器托架上，随后拧紧电缆护座。
