主要规格
材料
透明聚酰胺基(PA-T)高科技聚合体。抗冲击、耐溶剂、含添加剂的机油、脂族和芳香烃、汽油、石脑油和磷酸酯。
螺丝,螺母和垫圈
镀锌钢。
密封垫圈
NBR 合成橡胶O形环。
建议密封环贴合面的粗糙度应为Ra = 3 µm。
浮子
聚酰胺基(PA)膨胀高科技聚合体,黑色,带在油位降至最低时,用以激活电触头的磁性元件;警报阈装在距下部螺母中心约50mm处(根据ISO3498,在23℃下有CB68型矿物油)。
传感器托架
聚丙烯基(PP)高科技聚合体,黑色,防水,内置继电器(簧片)通过两根导线与双触点接头相连。
正确安装参见 警告.

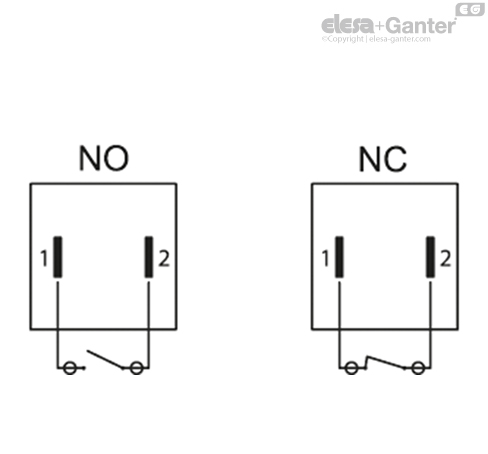

可旋转双针接头
内置电缆接头和触点固定座。前方或侧方输入(左侧或右侧)可有效抵御喷射水流(IP 65防护等级,基于 EN 60529 表-).
反差屏
白色喷涂铝。固定卡子设置在适当的外部尾槽中,可防止屏幕直接接触液体。
可在安装前取下,以在所需位置设置标志和文字。例如,MAX-MIN(最大-最小)。
标准型号
安装
当不能从容器内部安装或壁厚不够无法安装时,可用螺钉一起使用 快装套件-.
最高连续工作温度
90°C (含油)。
通用信息
特征及性能

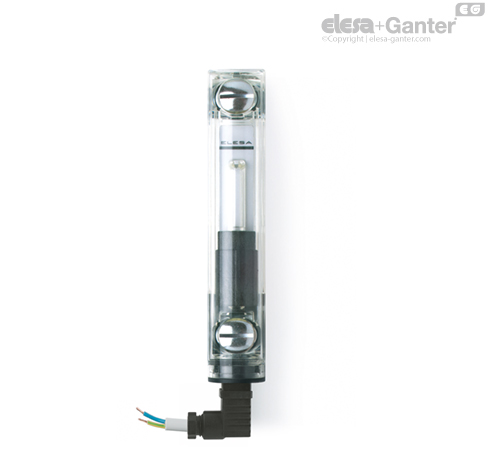

HCX-E 柱式液位指示器除可实现可视控制外,此类柱式液位指示器还可在油面降至最低时发出电信号。
通过超声波焊接装配,以确保绝对密封。
即使从侧面也可保证最高液位的可视度
可视液位和温度读数由于透镜效应被放大。
技术参数
在使用CB68礦物油(根據ISO 3498)在23℃下進行有限時間段的實驗室測試中,焊接高達13巴。
需接触其它液体或需在不同的压力和温度下使用指示器,请联系ELESA技术部,
在任何情况下,均建议根据实际工作情况验证产品的适用性。
