通用信息
特征

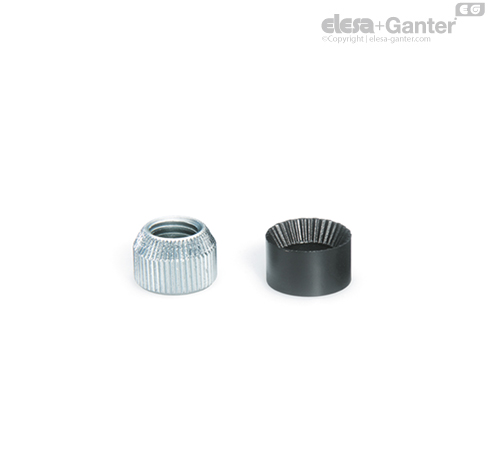

FM套件(快装套件)设计用于不能在容器内安装螺母的情况下,从外部安装HCX.系列油位指示器
应用说明
FM套件在指示器上的安装 (快装套件)
- 按表中所列装配数据布置孔d1。确保板壁上的孔边无毛刺,特别是容器内的一侧。
- 从HCX.指示器上拧下螺母,取下标准型号随货提供的垫圈,放入密封圈并拧紧螺母(是否带O形环取决于厚度h1)。
- 将指示器装上容器前,轻轻用手将螺母靠安装环拧紧。
此时,建议使螺钉的螺纹端轻微变形,以防止螺母在指示器拆卸时落入容器内。
- 要从容器上拆下指示器,仅需将螺钉转动3/4圈,把持住指示器的塑料部分用力拔出。
