HFLT-E

带浮子的快速液位指示器

特征及应用

HFLT-E快速電平檢測預定義的最小或最大電平，根據應用需要。

该型快速液位指示器具有极高的通用性，可在需要的场合，通过简单地拆卸量油计浮子和切割量油计，以精确确定液位位置，满足不同操作的要求（见图 1）。

在选择了与所用液体（水-油）相对应的刻度后，有必要在与控制液位相对应的点处切割杆。

在存在液体的情况下，通过松开量油计另一端的紧固螺母并根据特定要求定位内部磁铁（参见粘性标签），实现所需的常开 (NO) 或常闭 (NC) 接触操作（见图 2）。

供货时磁铁一般采用常开 (NO) 的方式提示液位。

该型液位指示器的浮子没有磁性部件，且浮子集成在量油计内部，非常适合在含有污浊液体、水、油液、冷却油、钢铁部件或泡沫的容器上使用。另外，指示器的操作与液体的导电性无关。

为保证最大限度的安全性，将电气部件与容器进行隔离，并采用超声波焊接进行严格密封。



电传感器的功能

HFLT-NO（标准供应条件）： 当液体达到期望的干预液位时，电触点断开。

HFLT-NC（特定配置后的条件）： 当液体达到期望的干预液位时，电触点闭合。

按需提供的特殊型号

• 聚丙烯本体(PP)。
• 除了螺纹本体外，还可提供六孔法兰，及柱头螺钉（随货供应）。
• 用于最高工作温度达 120°C 的场合。

双针接头安装说明

1. 拧松底部固定螺钉，取下传感器托架，拧开电缆护座，将接头从托架上取下。

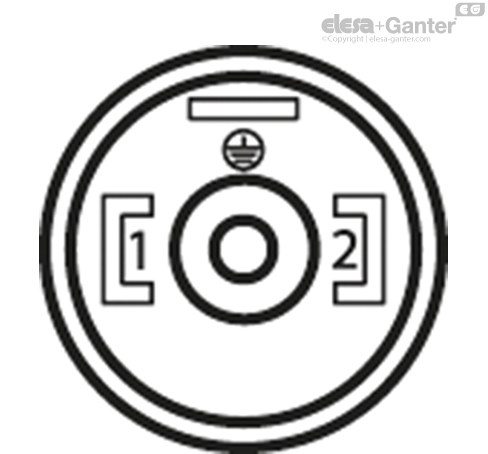

2. 将两极电缆滑入接头（标准接头），并将电线连至相应接头支架的nr.1和nr.2端子。
3. 将接触支座压入所需位置的接触接头，完成安装。
4. 用轴向固定螺钉将接头固定在传感器托架上，随后拧紧电缆护座。
