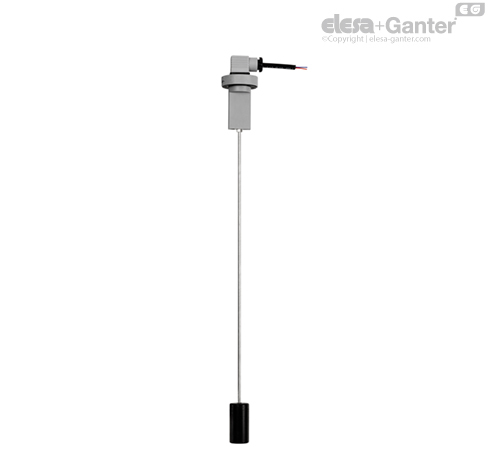

HFL-E

带浮子的快速液位指示器

特征及应用

HFL-E快速液位指示器根据应用需求显示最低或最高的默认液位。

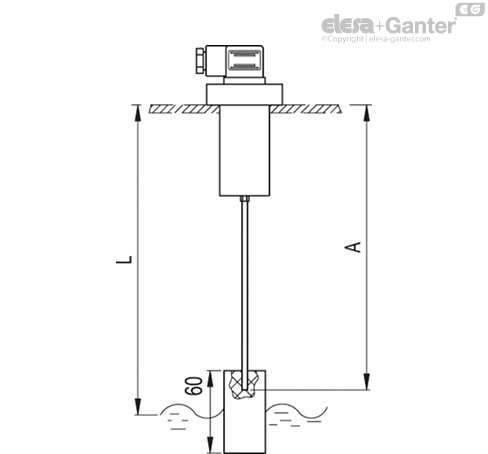

该型快速液位指示器具有极高的通用性，可在需要的场合，根据列表所示规格，通过简单地拆卸量油计浮子和切割量油计，以精确确定液位位置，满足不同操作的要求。

该型液位指示器的浮子没有磁性部件，且浮子集成在量油计内部，非常适合在含有污浊液体、水、油液、冷却油、钢铁部件或泡沫的容器上使用。另外，指示器的操作与液体的导电性无关。

为保证最大限度的安全性，将电气部件与容器进行隔离，并采用超声波焊接进行严格密封。



电传感器的功能

HFL-NO: 当液体达到期望的干预液位时，电触点断开。

HFL-NC: 当液体达到期望的干预液位时，电触点闭合。

按需提供的特殊型号

• 不同材料的液位指示器，适用于特殊腐蚀性液体，还可使工作温度达120°。
• 不同长度的量油计，还可使用AISI 316不锈钢材料。
• 带有通孔的浮子，可根据不同的需求进行定位，以避免裁切量油计。
• 双量油计及双浮子，满足同时读取最低/最高液位的需要。

双针接头安装说明

1. 拧松底部固定螺钉，取下传感器托架，拧开电缆护座，将接头从托架上取下。
2. 将两极电缆滑入接头（标准接头），并将电线连至相应接头支架的nr.1和nr.2端子。
3. 将接触支座压入所需位置的接触接头，完成安装。
4. 用轴向固定螺钉将接头固定在传感器托架上，随后拧紧电缆护座。
