APC

用于PC支承夹的圆管适配器

特征及应用

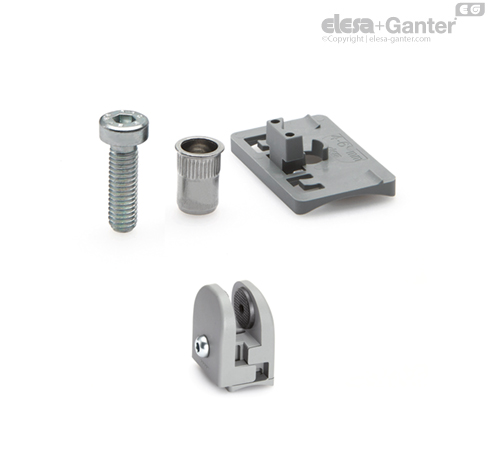

PC 支撑夹圆管安装套件（最大厚度 = 2 mm)。套件包括一个高科技聚合体适配器，一个M6钢制螺纹嵌件，采用普通铆钉安装在管上，以及一枚M6柱头螺钉。该产品使得面板与管件的连接极至美观。适用面板的厚度从4 mm到6 mm。适用管件的直径如下：

• 30÷34 mm
• 40÷43 mm
• 48÷52 mm.

安装说明

• 将带有DIN 7984 标准内六角槽的M6短柱头螺钉插入塑料适配器。
• 将适配器插入PC支承夹后部的槽内，直至卡座到位发出“咔哒”声。
• 在管件上钻孔，孔径9 mm。
• 采用铆钉枪将螺纹嵌件安装在管上。
• 在螺纹嵌件内拧紧螺钉，将支撑夹安装在管上。
