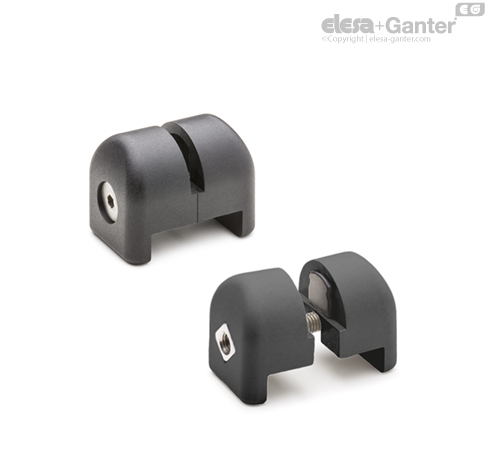

PPR

用于面板和电焊网面的支撑夹

特征及应用

• PPR.25: 可装配在25 mm规格方形管型材 或 1".规格方形管型材
• PPR.30: 用于30 mm规格方形管型材
• 在强烈振动的环境中，橡胶减震垫的支撑夹仍可确保面板的锁定。橡胶减震垫还可弥补因不同构件的不同公差等级所造成的配合公差。
• 面板与型材间 7.5mm 的距离，避免了形成污垢堆积区域。
• 安全标准遵照ISO 13857, 第4.2.4 节之规定。

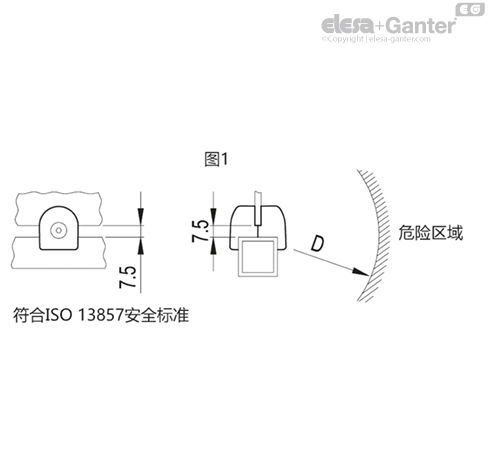

• 安全距离（D)为保护结构与机器中具有潜在风险的元件（图1）之间，需要保持的最小距离。

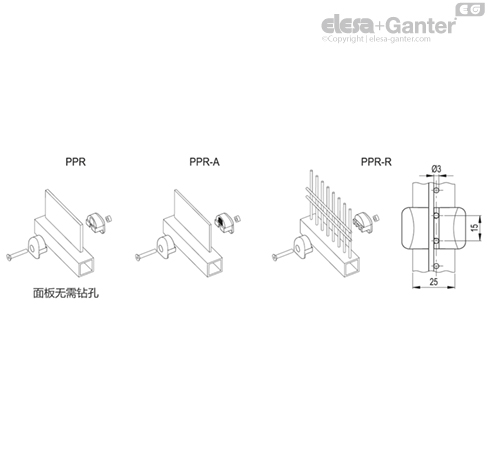

夹体在型材上的安装

安装无需在面板上钻孔。

采用随货提供的螺钉和螺母，将夹体紧固在型材上，并且夹紧面板或焊接网面。
