信息

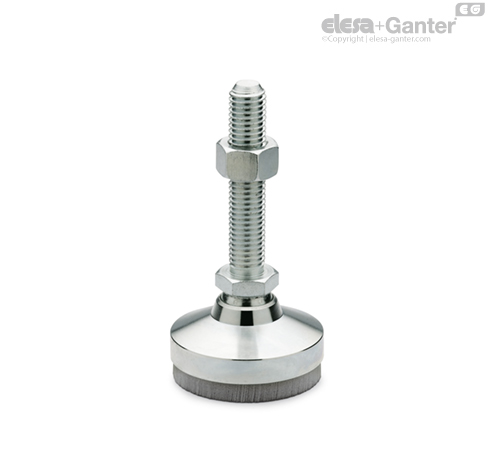

下表所列 GN 342.2 水平支脚的载荷值表示的是减震嵌件可永久承受的极限值。
静载荷等于该面积上施加一个 0.4 N/mm2 的推力，在静载荷下，减震材料将达到最佳动态减震性能。在动载荷下，还应考虑增加 0.6 N/mm2 的载荷力。
水平支脚 GN 342.1 不可拆卸.
振动吸收 - 性能曲线图
使用GN 342.2水平调整件时，应区别对待以下的减震情况：
运动性振动：
例如从运转机械等传递到周边或辅助设备的振动。
被动振动：
从振动的环境或底座传递到设备或部件的振动。
减震的效率取决于被减震动的干扰频率以及减震元件自身的共振频率。
只有当被减震动的干扰频率大于减震元件的共振频率的√2倍时，才可达到减震效果。两者间的差值（∆）越大，减震效果越佳。
减震垫的共振频率取决于材料横截面的类型（成份）以及静载荷。
左侧的减震性能图表显示了减震垫标准材料（SR 450-12)）所需的所有数据。按需可提供具有其它减震特性的减震材料。
示例
假设每个水平调整脚的载荷为：400N。
压缩式水平调整脚 d1 = 32
400 N / 707 mm2 = 0.57 N/mm2
压缩式水平调整脚 d1 = 40
400 N / 11340 mm2= 0.34 N/mm2
因此，宜选用可施加压力为 0.4 N/mm 2 、d1 = 40 的水平支脚。

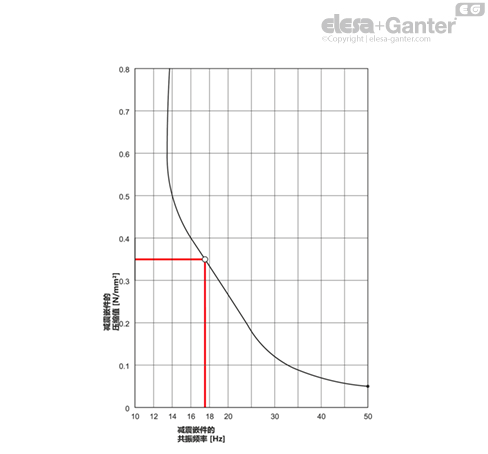

上图显示：
压缩式共振频率为0.34 N/mm2：17.5 Hz。

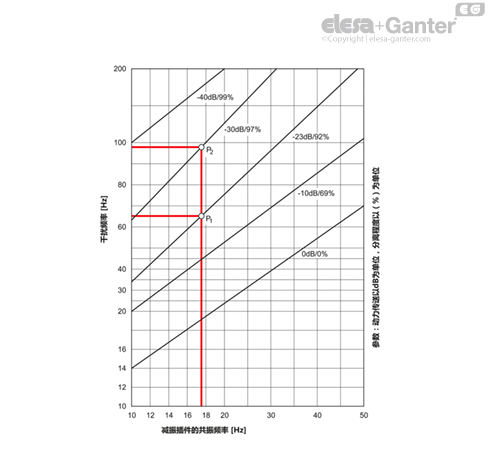

下图显示：
66Hz干扰频率（P1）下的隔离度为92%
98Hz干扰频率（P2）下的隔离度为97%
大约200Hz的干扰频率下的隔离度为100%。
