STE

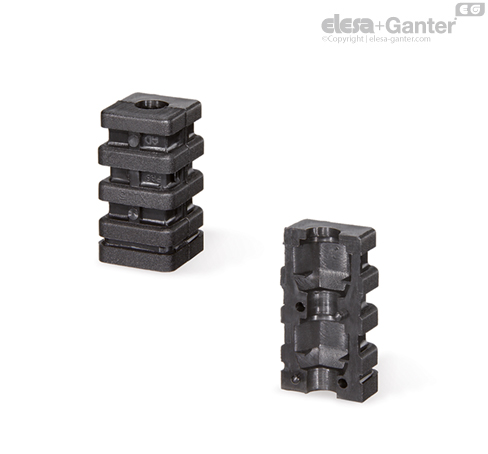

方管膨胀式连接件

特征及应用

连接件的两个部分由销钉固定在一起，销钉隐藏在特制的对应卡座内。连接件内的两个空腔用于容纳一枚六角头螺钉或六角螺母。空腔为锥状，因而在拧紧螺钉或螺母时，连接件会向管材内壁施加压力，保证了连接所需的涨紧力。涨紧力的强弱取决于管材的尺寸公差、管材内壁表面的粗糙程度以及施加的拧紧扭矩。连接件无套环，可允许方形管与其它元件连接。

安装时只需简单地将连接件定位，压入型材内部，无需螺钉或其它紧固件。

将管安装至连接件

可选择制成：

• DIN 933 六角头螺钉的规格见表。
• DIN 934 六角头螺钉的规格见表。
• DIN 985 自锁六角螺母的规格见表。

按需提供的特殊型号

采用螺母或螺钉安装连接件。
