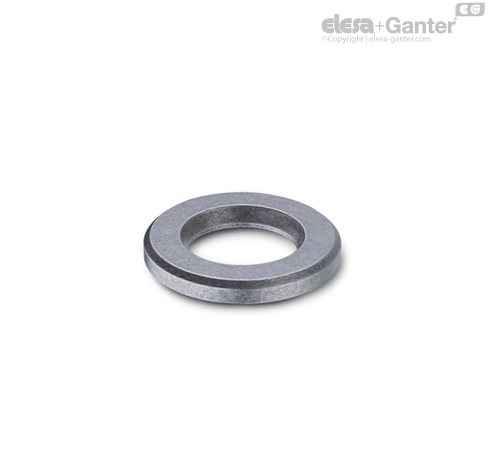

规格
钢制, 1.7227 (42 CrMoS 4 V)
回火处理提高抗拉强度
Rm = 1220 ... 1400 N/mm2
精车及光滑研磨
信息
垫圈对螺钉连接质量的影响常被低估。 使用GN6339型垫圈可实现高质量的预载螺钉连接。
可形成极强的静态夹紧力,还可避免张力损失。
在特定的预载夹紧力下,通常会使用较细的螺栓,如此一来,夹紧距离与螺栓直径间的比率会更好,从而可将故障危险降至最低。
由于螺栓头/螺钉接触面经过硬化处理且光滑,即使在需要连续夹持与释放时,仍能形成更低、更恒定的摩擦系数。
GN 6339 垫圈仅适用于8.8/8.9/12.9类机器安装螺栓,而不宜用于DIN 6916 钢制螺栓。
技术信息

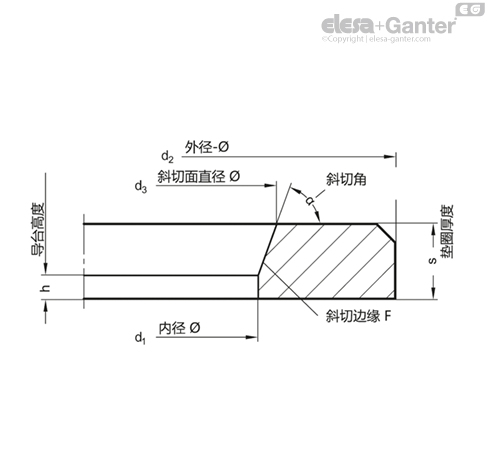

外径 d2
薄款外径d2对应垫圈DIN 125 / ISO 7089,厚款斜切面直径d3对应垫圈DIN 7349。
斜切面直径d3
这个尺寸与斜切角α70°、内径d1是这些重型垫圈的最重要的尺寸。其中直径 d3实际上即使在较低的公差范围内,亦大于螺栓头接触面的最大直径。 这样就保证了硬化垫圈的斜切面d3不会被压在圆形头部下面,防止螺栓上产生压痕从而受到损伤。
内径 d1
内径d1尽可能保持小,以确保螺栓插入垫圈中心。 为了避免斜切直径d3和螺栓头的最大接触面的直径不匹配,螺栓和垫圈的最小径向间隙的选择非常重要。
斜切角α= 70°±2°
使用六角头螺栓时,这个相对较大的角度很有必要,可避免与垫圈的斜切面直径 d3 产生干涉。
斜切边缘F
从 d3和d1可以看出,扩大的斜切边缘 F 在螺栓杆到头部的过渡过程中提供了最小的径向间隙。即使最小斜切角α= 68°,且d1 和d3的尺寸最小,根据DIN EN,此径向间隙对所有螺栓都足够。
导程高度h
此为内径d1圆柱形部分的高度,h 与螺栓螺纹的螺距有关,应尽可能高。
垫圈厚度 S
GN6339型垫圈比DIN垫圈高(例外:DIN7439高度与之相等)厚度越大,则垫圈越坚固。因此,在保持斜切 d3不变的情况下,可形成最小高度,从而可确保拧紧螺栓时不会损坏螺纹。
