钩
钢制,德国物料编号 No. 1.6540
安全销
钢制,德国物料编号 No. 1.6541
轴承套
1.6541 钢
螺杆
钢质,高度抗拉回火工艺
表面处理,Delta Tone(非电解锌盐涂层)

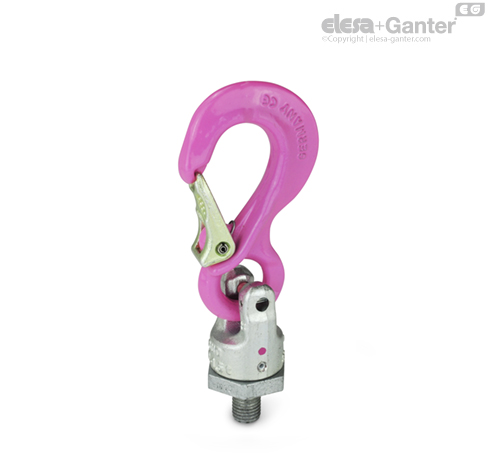

GN 5862吊货钩旋转滚珠轴承。 自由旋转的挂钩允许螺栓在任何允许的拉力方向上装载载荷。
额定载荷能力清楚地显示在旋转环螺栓上。即使是在最不利的情况,在所列的负载类型中,它是有效的。GN 5862负载环符合机械工程指令2006 / 42 / EG,并经BG测试。
内置RFID电子标签,例如:在规定的例行检查中,本产品可明显地被标记和识别为吊装起重装置。
| 安装方法 | ||||||||||
| 代号 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 和 4 | 3 和 4 | 3 和 4 |
| 倾斜角度 | 0° | 90° | 0° | 90° | 0° to 45° | 45° to 60° | asymm。 | 0° to 45° | 45° to 60° | asymm。 |
| 系数 | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 12 | 0.63 t | 0.63 t | 1.26 t | 1.26 t | 0.88 t | 0.63 t | 0.63 t | 1.32 t | 0.95 t | 0.63 t |
| M 16 | 1.50 t | 1.50 t | 3.00 t | 3.00 t | 2.10 t | 1.50 t | 1.50 t | 3.15 t | 2.25 t | 1.50 t |
| M 20 | 2.50 t | 2.50 t | 5.00 t | 5.00 t | 3.50 t | 2.50 t | 2.50 t | 5.25 t | 3.75 t | 2.50 t |
| M 24 | 4.00 t | 4.00 t | 8.00 t | 8.00 t | 5.60 t | 4.00 t | 4.00 t | 8.40 t | 6.00 t | 4.00 t |
| M 30 | 6.70 t | 5.00 t | 13.40 t | 10.00 t | 7.00 t | 5.00 t | 5.00 t | 10.50 t | 7.50 t | 5.00 t |
| M 36 | 10.00 t | 8.00 t | 20.00 t | 16.00 t | 11.20 t | 8.00 t | 8.00 t | 16.80 t | 12.00 t | 8.00 t |
以上承载能力表列出了在–40 °C 至 +100 °C的工作温度范围内,每个型号的最大承载能力(单位:立方公吨),所有数值的安全系数(4)均考虑在内。
使用 GN 5862 吊环时必须依据材料特性,保证最小螺栓的拧入深度,接触表面必须保持水平,并与螺纹孔保持垂直的角度固定。

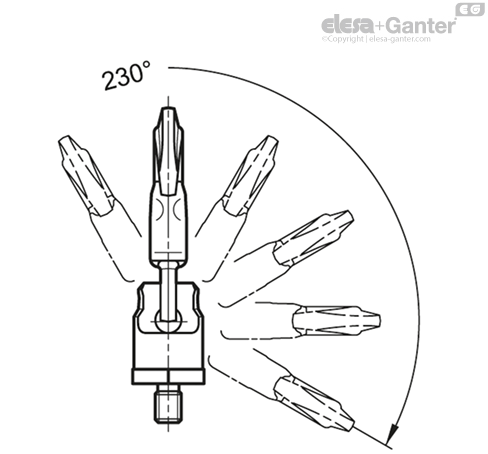

如需永久性安装到位,则必须保证吊环能够360°自由旋转,不可被物体边缘或其它固定物(如:吊钩)顶住。 吊环不适合在加载状态下持续转动。
关于操作说明的更多信息和详细说明可在每日运送中查询(也可访问www.elesa-ganter.com)。
