规格
类型
座圈支架
钢制，德国物料编号 No. 1.6541
焊接块
钢制, S355 J2 + N (ST52-3N)
固定弹簧
不锈钢带
防锈
信息
GN 587.1 焊接吊环设计用于快速焊接安装。
具有动态和静态强度，可从任意方向加载，通过所有方向负载的安全认证（安全系数4）。
钢带（型号F）在各种姿态下均可包覆吊环，并减少由于振动产生的噪音。 所有部件均不可拆卸。
两个支承凸缘改善了吊钩的导向性能，且在吊环倾斜悬挂使用工况时提高了支承效果。
GN 587.1 吊环螺栓符合机械工程指令2006/42/EG。
该标准件为旧款吊环 的换代
安全说明
以上详述适用于以公吨表示的最大载荷。

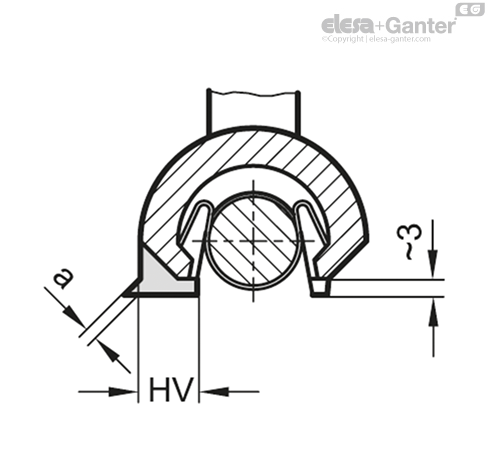

焊缝（HV）构造符合DIN 188cc标准的要求，例如，封闭的焊缝表示腐蚀性残留物质不能侵入，这使得该吊环适于户外使用。
| 吊环尺寸 | 焊缝尺寸 | 长度 | 体积 cm3 |
| b = 66 ( 1.5 t) | HV 5 + a 3 | 2 x 33 | 1.2 |
| b = 77 ( 2.5 t) | HV 7 + a 3 | 2 x 40 | 2.6 |
| b = 87 ( 4.0 t) | HV 8 + a 3 | 2 x 46 | 3.2 |
| b = 115 ( 6.7 t) | HV 12 + a 4 | 2x 60 | 8.7 |
| b = 129 ( 10.0 t) | HV 16 + a 4 | 2x 60 | 15.5 |
焊接须由通过EN 287-1标准认证的焊工操作。
数据表中的载荷值基于-20°C至+ 100°C的工作温度。 可按需提供各型号在更高温度下的载荷能力。
如吊环用于拉动而非起吊，额定载荷增加一倍。
详细指引参见随货提供的操作说明。
