链环
钢制,德国物料编号 No. 1.6540
环眼
钢制,德国物料编号 No. 1.6541
轴承套
钢制,德国物料编号 No. 1.6541
螺钉
钢制
抗拉强度等级 10.9 (1000 N/mm2)
表面处理,Delta Tone(非电解锌盐涂层)

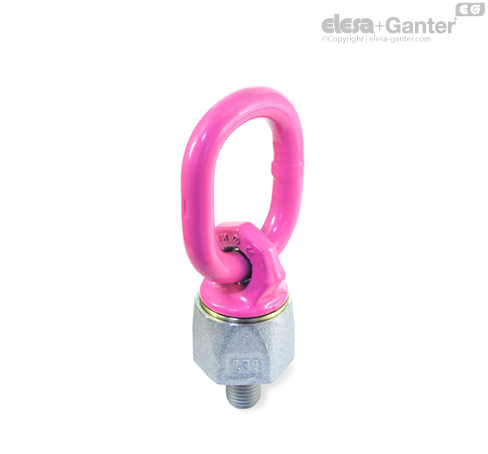

GN 5860 吊环在滚珠轴承内旋转。 自由旋转的吊环可在任意拉伸方向承受载荷
额定承载能力清晰的标注在环体上。该值适用于承载方式表中所列的最不利的应用场合。GN 5860 吊环符合机械工程指令2009 / 42 / EG ,并通过BG测试。
内置RFID电子标签,例如:在规定的例行检查中,本产品可明显地被标记和识别为吊装起重装置。
| 安装方法 | ||||||||||
| 代号 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 和 4 | 3 和 4 | 3 和 4 |
| 倾斜角度 | 0° | 90° | 0° | 90° | 0° to 45° | 45° to 60° | asymm。 | 0° to 45° | 45° to 60° | asymm。 |
| 系数 | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 8 | 0.60 t | 0.30 t | 1.20 t | 0.60 t | 0.42 t | 0.30 t | 0.30 t | 0.63 t | 0.45 t | 0.30 t |
| M 10 | 0.90 t | 0.45 t | 1.80 t | 0.90 t | 0.63 t | 0.40 t | 0.40 t | 0.94 t | 0.67 t | 0.40 t |
| M 12 | 1.20 t | 0.60 t | 2.40 t | 1.20 t | 0.84 t | 0.60 t | 0.60 t | 1.26 t | 0.90 t | 0.60 t |
| M 16 | 2.60 t | 1.30 t | 5.20 t | 2.60 t | 1.82 t | 1.30 t | 1.30 t | 2.73 t | 1.95 t | 1.30 t |
| M 20 | 4.00 t | 2.00 t | 8.00 t | 4.00 t | 2.80 t | 2.00 t | 2.00 t | 4.25 t | 3.00 t | 2.00 t |
| M 24 | 7.00 t | 3.50 t | 14.00 t | 7.00 t | 4.90 t | 3.50 t | 3.50 t | 7.35 t | 5.25 t | 3.50 t |
| M 30 | 10.00 t | 5.00 t | 20.00 t | 10.00 t | 7.00 t | 5.00 t | 5.00 t | 10.50 t | 7.50 t | 5.00 t |
以上承载能力表列出了在–40 °C to +100 °C的工作温度范围内,每个型号的最大承载能力(单位:立方公吨),所有数值均考虑到的安全系数为4。
使用 GN 5860 吊环时必须依据材料特性,保证最小螺栓拧入深度,接触表面必须保持水平,并与螺纹孔保持正确的角度。
如需永久性安装到位,必须保证吊环能够360°自由旋转,不可被物体边缘或其它固定物(如:吊钩)顶住。 吊环不适合在加载状态下持续转动。
关于操作说明的更多信息和详细说明可在每日运送中查询(也可访问www.elesa-ganter.com)。
