吊环
钢制,德国物料编号 No. 1.6541
固定夹
螺栓
钢质,高度抗拉回火工艺
表面处理,Delta Tone(非电解锌盐涂层)
衬套
钢制
电解镀锌

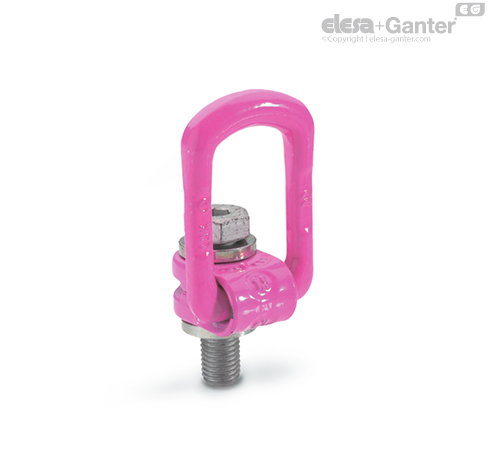

GN 586.1 吊环可折叠并可旋转至所有被认可的方向,在任意牵引方向承载全部载荷。
该产品具有高承载能力,经测试符合安全标准(安全要素4)。
上表中列出的额定负载能力值均已清晰标注在附带螺栓上。且该值适用于承载方式表中所列的最不利的应用场合。
586.1 吊环符合机械工程指令2006/42/EG,且通过BG测试。
内置RFID电子标签,例如:在规定的例行检查中,本产品可明显地被标记和识别为吊装起重装置。
该标准替代原先的 GN 586 吊环。
| 安装方法 | ||||||||||
| 代号 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 和 4 | 3 和 4 | 3 和 4 |
| 倾斜角度 | 0° | 90° | 0° | 90° | 0° to 45 | 45° to 60° | asymm。 | 0° to 45° | 45° to 60° | asymm。 |
| 系数 | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
| M 8 | 0.63 t | 0.63 t | 1.26 t | 1.26 t | 0.88 t | 0.63 t | 0.63 t | 1.32 t | 0.95 t | 0.63 t |
| M 10 | 0.90 t | 0.90 t | 1.80 t | 1.80 t | 1.3 t | 0.90 t | 0.90 t | 1.90 t | 1.35 t | 0.90 t |
| M 12 | 1.35 t | 1.35 t | 2.70 t | 1.90 t | 1.90 t | 1.35 t | 1.35 t | 2.84 t | 2.00 t | 1.35 t |
| M 16 | 2.00 t | 2.00 t | 4.00 t | 2.80 t | 2.80 t | 2.00 t | 2.00 t | 4.25 t | 3.00 t | 2.00 t |
| M 20 | 3.50 t | 3.50 t | 7.00 t | 4.90 t | 4.90 t | 3.50 t | 3.50 t | 7.35 t | 5.25 t | 3.50 t |
| M 24 | 4.50 t | 4.50 t | 9.00 t | 6.30 t | 6.30 t | 4.50 t | 4.50 t | 9.50 t | 6.75 t | 4.50 t |
| M 30 | 6.70 t | 6.70 t | 13.40 t | 9.40 t | 9.50 t | 6.70 t | 6.70 t | 14.1 t | 10.00 t | 6.70 t |
以上详细信息所指最大载荷以公吨表示,为 GN 586.1 旋转式吊环在安装到位并设定加载方向的状态下测得。
GN 586.1吊环的接触面必须是平的且与螺纹孔呈直角。
固定在部件上时,附带螺栓必须能够360°自由旋转。仅限使用随吊环提供的六角头螺栓。
吊环必须可自由转动,严禁从边缘支撑。
加载前,必须将吊环和附带螺栓向受力方向旋转,注意允许加载的载荷取决于吊环的方向。旋转吊环不适合在加载状态下频繁转动。
列出的载荷值仅在与钢材等级>10-9的螺栓连接,并且螺栓的全长1已拧入的情况下适用。该载荷值同时仅适用于最小拧入长度为钢制螺纹额定直径的1.5倍,钢材抗拉强度为37 kp/mm2, 环境温度– 40 °C 到 + 100 °C的条件。可按需提供在不同条件下的承载力数据。
关于操作说明的更多信息和详细说明可在每日运送中查询(也可查询www.elesa-ganter.com)。
