GN 418.2

凸轮锁紧螺钉

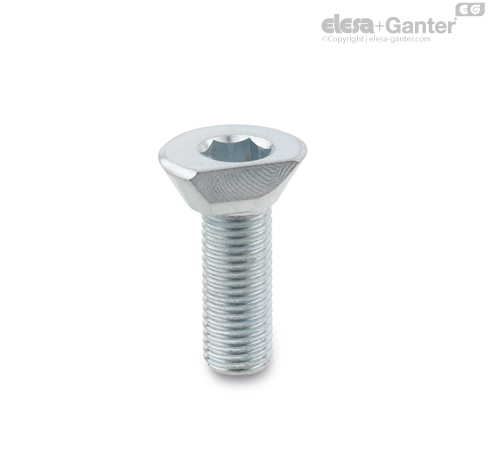

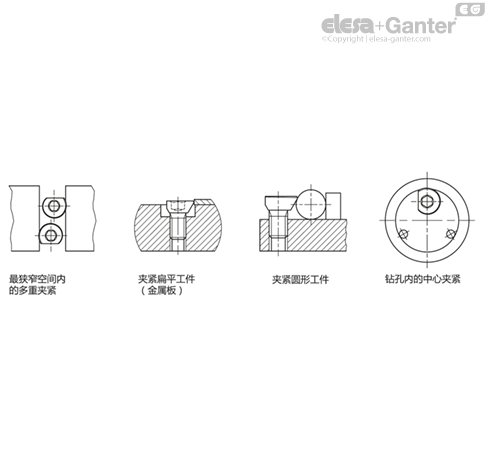

GN 418.2 凸轮式锁紧螺钉是坚固而紧凑的元件，所需安装空间降至最小，并为操作提供了高度的便利性和舒适性。

表内给出的夹紧力 F，是在最大允许拧紧扭矩下，以及达到指定的螺钉拧入深度t时获得的

• 螺钉强度值

功能

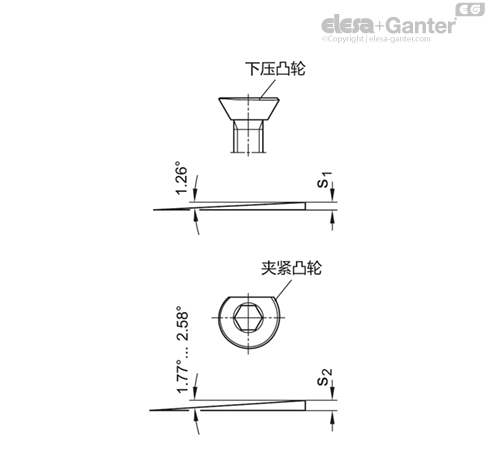

凸轮式锁紧螺栓头部有两个凸轮：一个径向夹紧凸轮 （附带30°倾角）和一个轴向下压凸轮。

除摩擦力之外，作用在夹紧点上的分力产生下压作用，将工件压至一个定止位。螺纹和30°倾角产生了额外的下压作用。

为确保在每次应用都能安全夹紧，提供右旋款式（带右旋螺纹）和左旋款式（带左旋螺纹）。



安装说明

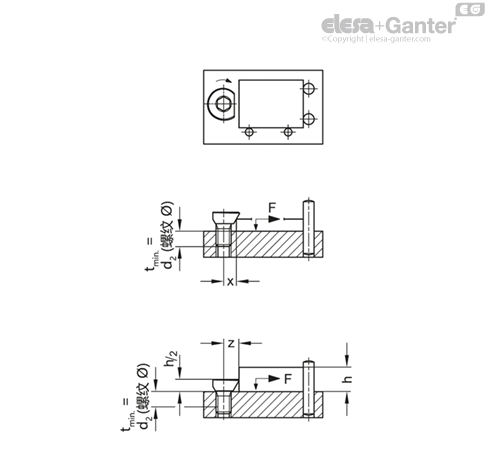

• 按说明定位螺纹孔（s)

• 将凸轮式锁紧螺母拧至所需高度，并使平立面一侧对准工件（注意最小拧入深度t)

• 为使夹紧效果高于头锥，最小夹紧高度应为 h₂。

• 夹紧约需转动135°。
