主要规格
外壳
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
固定夹材质为聚甲醛基（POM）高科技聚合体，黑色，亚光饰面。
带键盘的面板
聚碳酸酯耐油脂、油、醇和无机酸。
防护等级
通用信息
特征及应用

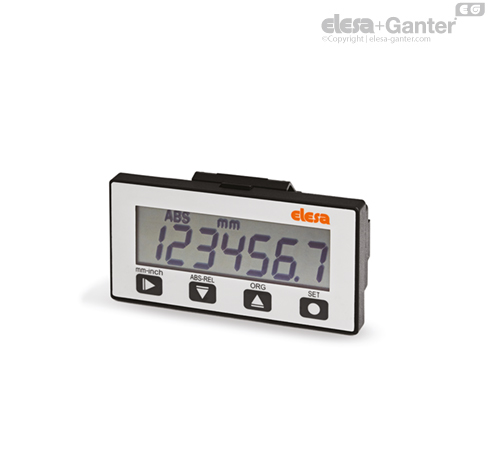

MPI-R10测量系统连接到特定传感器 FC-MPI，与磁条配合使用 M-BAND-10组成一套完整的线性和角度位移测量系统（最小半径为65毫米）。
因其安装极为便捷，可在 实现精确校准和定位的同时，最大限度地减少安装时间 和机加工步骤。
- 由于系统带固定翼（ELESA专利），非常便捷就能从面板上组装和拆卸。
- 用于FC-MPI连接器的外壳，带咬接式安装系统，便于插入和拆卸。
更多详细信息参见 操作说明.
| 机械和电气特性 |
|---|
| 电源 | 锂电池1/2 AA 3.6 V（包括在供货范围内） |
| 电池寿命 | 3年 |
| 显示 | 高度12 mm的7位数字LCD，可显示特殊字符。 |
| 读数范围 | -199999; 999999 |
| 小数位数字 | 可编程 |
| 程序测量单位 | mm、英寸、度（角度） |
| 最高运行速度 | 1-5 m / s可编程（1） |
| 分辨率 (2) | 0.01 mm - 0.001 in - 0.01° |
| 精度等级(3) | ±0.03mm |
| 重复准确度 (4) | 0.0002xL mm（L 是以 mm 为单位的度量） |
| 自我诊断 | 电池检查、传感器检查、磁条检查 |
| 防护等级 | IP54 o IP67 |
| 工作/运行温度 | 0 ÷ 50 °C |
| 存放温度 | -20 ÷ +60 °C |
| 相对湿度 | 25°C 下最大 95%，无冷凝 |
| 环境 | 室内使用 |
| 海拔 | 直至 2000 m |
(1) 读取速度会影响电池寿命。
(2) 分辨率：系统能够显示的最小长度变量。
(3) 精度：设备测量的最大偏差值
(4) 重复准确度：在测量环境保持不变的情况下，对同一样本进行一组相同测量后，所得值的接近程度。
其它型号
按需提供的特殊型号
可提供特殊显示面板，带有客户定制的图形符号、标志或文字。
应用说明
安装说明
- 将下方壳体安装到外壳中，然后按压直到整体卡入（图1）。
电池更换说明
- 从底座拆下指示器，借助一字螺丝刀向固定翼施加压力，使其至停止位（图2）。
- 拧下AISI 304不锈钢材质的自攻螺钉，螺钉带TORX® T06 六瓣槽口，并取下封板（图3）。
- 更换电池时注意不要颠倒极性（参见盖板上指示的位置）。
- 如果在10秒内（缓冲电源的持续时间）进行更换电池，则可以避免配置参数的丢失。
* 杜邦陶氏弹性体公司 (TEXTRON INC.）注册商标.
