DD50

直接驱动式指示器

人体工程学及设计

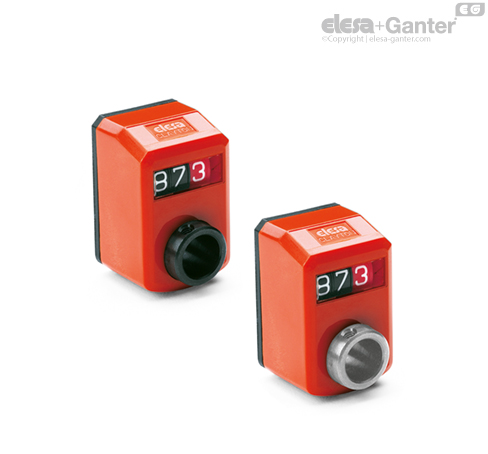

滚动式计数器简洁紧凑，按人体工程学要求设计的数字便于快速读数。放大读数窗使得计数器更加清晰易读。

特征及应用

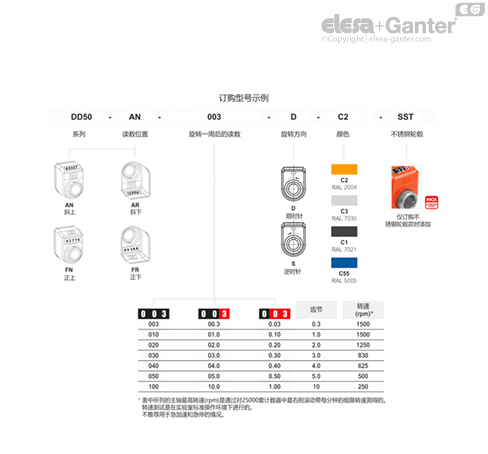

直接驱动式数字位置指示器适用于处于任何位置的穿入式主轴，可直接显示机器部件的位置读数。还可用于电机驱动操作（参见以下“订购说明示例”）。

按需提供的特殊型号

• 旋转一周后的特殊读数。
• 不同颜色的外壳
• 完全密封的指示器防护等级为IP67，参见 EN 60529 表 由铜制衬套和嵌于底座的尾孔内的双重密封圈实现。

安装说明

1. 在机器本体上钻一个尺寸为Ø 6 mm×10 mm的孔，用以安装尾部基准销，孔离开主轴中心距离为18 mm。
2. 主轴设置在起始或基准位置。
3. 将清零的滚动式计数器的指示器装在主轴上，并确认基准销是否与孔相匹配。
4. 衬套由带内六角槽及UNI5929-85杯状端的埋头螺钉固定安装到轴上

可按需提供的附件（需单独订购）

• MDX-50：聚酰胺基（PA）高科技聚合体旋钮。
• RB50: 黑色氧化处理钢制减速衬套。
• RB50-SST: 黑色氧化处理钢制减径衬套。
• BSA-T50: 轴锁定底座，材质为聚酰胺基（PA）超级高科技聚合体，黑色，亚光饰面。 BSA-T50 锁定底座能够在定位完毕后，快捷地锁定主轴。本品带有直径为 Ø 6.1 mm 的孔，以适配指示器的导向销。安装时，手柄即可安装在左侧，也可安装在右侧。底座由两枚 M3 柱头螺钉（不随货提供）固定在机器上。
