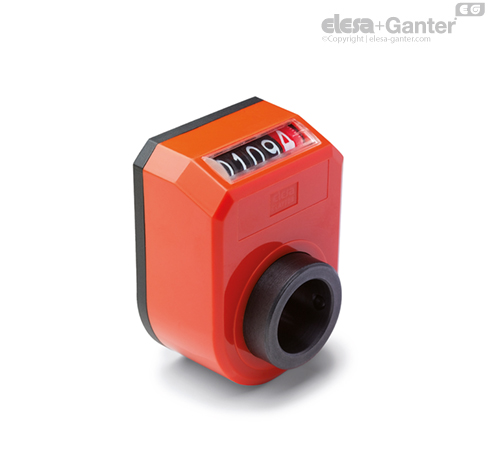

DD52R

直接驱动式指示器

特征及应用

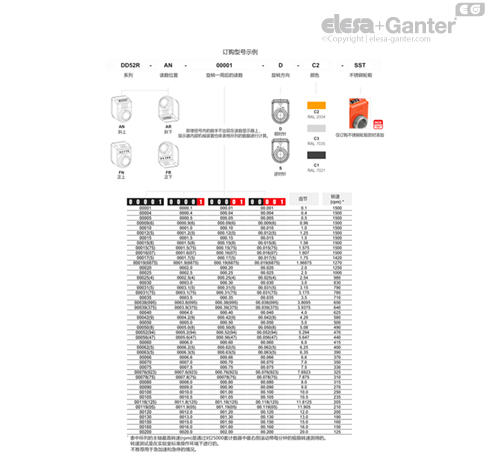

直接驱动数字型位置指示器适用于处于任何位置的穿入式主轴，可直接显示机器部件的位置读数。还可用于电机驱动操作 (参见 „订购型号示例“)

人体工程学及设计

滚动式计数器简洁紧凑，按人体工程学要求设计的数字便于快速读数。放大读数窗使得计数器更加清晰易读。

按需提供的特殊型号

• 旋转一周后的特殊读数。
• 不同颜色的外壳
• 完全密封的指示器防护等级为IP67，参见 EN 60529 表 由铜制衬套和嵌于底座的尾孔内的双重密封圈实现。

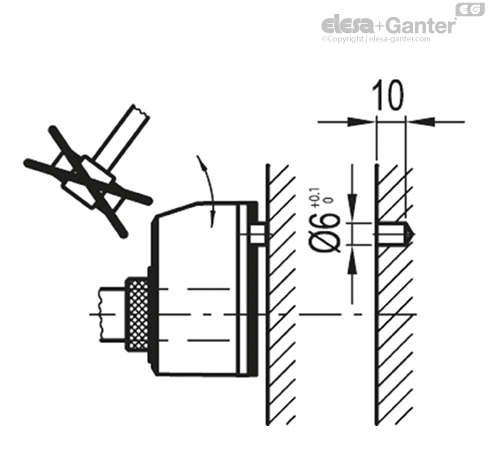

安装说明

1. 在机器本体上钻一个尺寸为Ø 6 mm×10 mm的孔，用以安装尾部基准销，孔离开主轴中心距离为30 mm。
2. 主轴设置在起始或基准位置。
3. 将清零的滚动式计数器的指示器装在主轴上，并确认基准销是否与孔相匹配。
4. 衬套由带内六角槽及UNI5929-85杯状端的埋头螺钉固定安装到轴上



可按需提供的附件（需单独订购）

• MDX-52：聚酰胺基（PA）高科技聚合体旋钮。
• BSA-N52: 压铸锌底座，用于锁定主轴，黑色环氧树脂涂层，亚光饰面。GN 302.1 可调节手柄。BSA-N52 锁定底座能够在定位完毕后，快捷地锁定主轴。本品带有直径为Ø 6.1 mm 的孔，以适配指示器的导向销。安装时，手柄即可安装在左侧，也可安装在右侧。底座由两枚M5柱头螺钉（不随货提供）固定在机器上。
• BS52R: 玻璃纤维加固聚酰胺基（PA）高科技聚合体空间调整底座 （代码；CE.83950），设计有两个用于安装Ø2.2 UNI 10227型自攻螺钉（不随货提供）的预钻孔。
• RB52: 黑色氧化处理，钢制减速衬套。
• RB52-SST: 黑色氧化处理钢制减径衬套。
• PE.6-10：红色防转动销（代码：CE.83960）。
