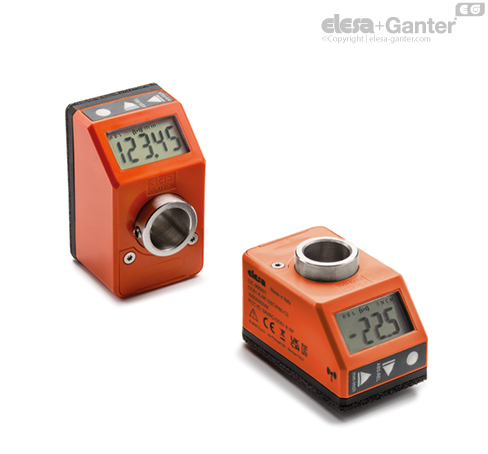

DD51-E-RF

电子位置指示器

特征及应用

DD51-E-RF 位置指示器为电池供电，可用于通过主轴的任意位置，提供机器部件的绝对或增量定位的读数。

高度8,0 mm的5位读数显示屏，即使在较远距离和从不同视角观察读数，仍可保证良好的易读性。

透明的读数窗可保护LCD免受意外撞击。

在操作模式下，可运用3个功能键，选择增量或绝对模式，测量单位（毫米、英寸或角度），重设计数器，载入预设的源值和补偿值。

在编程模式下，通过 3 个功能键，即可设定主轴转动一圈后的读数、旋转方向、显示方向、分辨率（显示十进制数字）、源值和偏移值、最大转速，并可根据不同的可用选项设置键的功能。

内部电池寿命为 1.5 年。当电池需要更换时，显示器上会出现特定符号。更换电池很容易，只需拆掉前盖（图 1）即可，无需从驱动轴上拆卸指示器，也不会丢失配置参数。

更多技术信息参见 操作说明.



快速定位系统

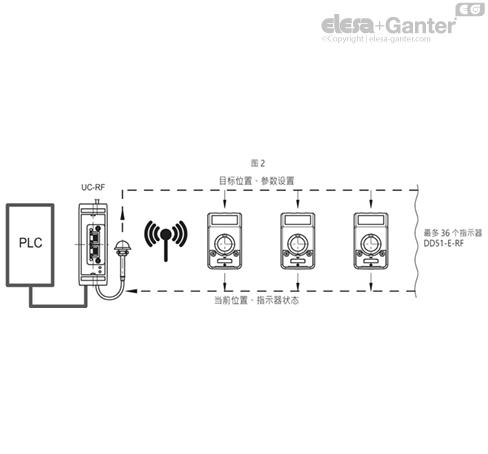

DD51-E-RF 指示器（ Elesa 专利）通过射频（radio frequency，RF）与控制单元 UC-RF 联网，构成快速定位机器部件的无线系统（图 2）。

无线连接可用来：

• 读取当前位置

• 读取当前位置

• 所有操作参数的配置

射频系统网络允许不同的机器在同一空间中共存，而不会有相互干扰的问题。

该系统特别适合需要频繁转换模式的应用场合，促进对机械部件目标/现在位置的正确调节，也作为安全系统。实际上，即使目标位置上没有放置 DD51-E-RF 指示器，PLC 也不会允许启动机器生产周期，从而避免生产问题。

系统安装快捷，无需使用电缆连接控制单元与指示器。

更多技术信息参见 操作说明.



(1) 参见操作说明

(2) 默认值: 600 r.p.m.

可短时间内维持高达 600 r.p.m. 的转速。

最大速度值、驱动次数和传输频率会影响电池寿命。

电池寿命取决于使用条件（设置、温度等）。指示值是在大于 20°C 且小于 30°C 的温度条件下的估值，且为默认设置。此外，该值指的是设备离开 Elesa 工厂时的状态。在设备投入使用后，预估电池寿命时应始终考虑长时间储存所带来的影响。

安装说明

• 在机器本体上钻一个尺寸为Ø 6 mm×10 mm的孔，用以安装尾部基准销，孔离开主轴中心距离为22 mm。

• 将指示器装在主轴上，并确认基准销是否与孔相匹配。

• 通过带内六角槽和UNI 5929-85杯状端的埋头螺钉，安装到轴上。



附件根据要求提供  另行订购

• MDX-51：聚酰胺基（PA）高科技聚合体旋钮。

• RB51-SST: 黑色氧化处理钢制减径衬套。

• BSA51-E：压铸锌底座，用于锁定主轴，黑色环氧树脂涂层，亚光饰面。带压铸锌合金，GN 302.1 可调节手柄压铸锌合金柱状杆身和AISI 304不锈钢夹紧元件。本品带有直径为Ø 6.1 mm 的孔，以适配指示器的导向销。安装时，手柄即可安装在左侧，也可安装在右侧。底座由两枚M4柱头螺钉（不随货提供）固定在机器上。

兼容性

“-W2”电子指示灯仅与同一“-V2”版本的电子指示灯和控制单元兼容。
