FC-MPI

用于MPI-R10的带电缆的磁性传感器

特征及应用

即使存在振动或意外撕裂的情况下，卡扣组件便于插入并确保正确连接。

按需提供的特殊型号

磁性传感器，带有不同长度的电缆（最长5米）。

安装说明

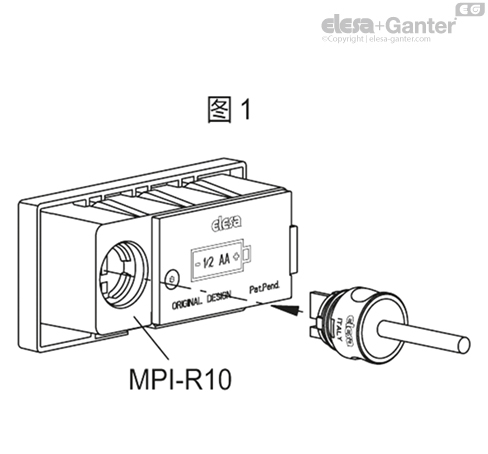

• 将连接器插入磁性测量系统MPI-R10的适当位置，然后将其推入直至听到咔嗒声（图1）。

• 使用M3螺钉（不包括在电源中）固定磁传感器。 传感器和磁带之间的距离，以确保正确读取位移：最大1 mm。



拆卸说明

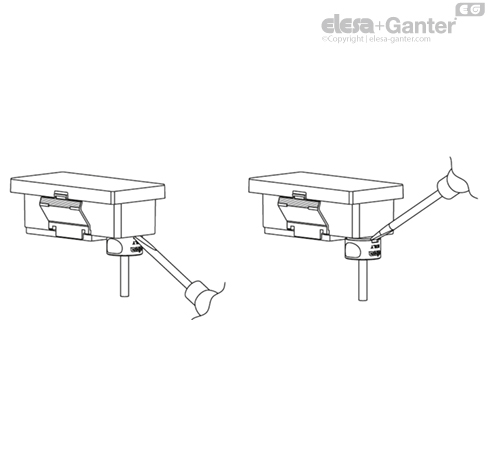

只需用手指拉动，抓住适当的槽口即可取下连接器。 如有必要，使用一字螺丝刀撬动图2所示的外壳。
