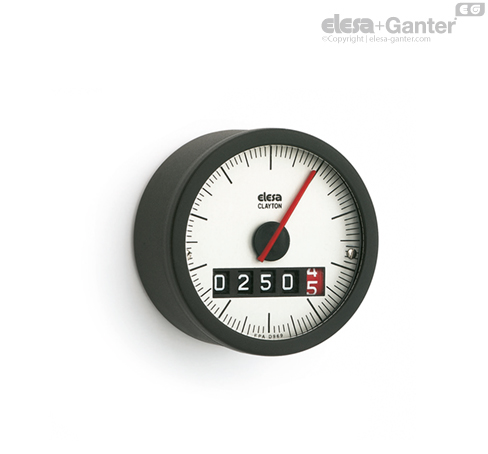

PW12

数字模拟型重力式指示器

外壳

玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。

内铸主轴。

座圈

高科技聚合体。模压视窗。

读数窗

透明聚酰胺基（PA-T）高科技聚合体（几乎不会破损）。

耐溶剂、机油、油脂以及其它化学溶剂（清洁时不得接触酒精）。

表盘

本色，亚光阳极氧化铝制。

顺时针或逆时针刻度，黑色。

读数

五位数式滚筒计数器和一个红色滚动带在刻度盘上。红色滚动带上的数字表示小数十分之一，指针指示百分之一。

显示器显示由主轴控制的机构从起始位置（0）起移动的距离。机器主轴转动一整圈手轮/旋钮对应转动一圈，而红色指针也随之转动一圈。 红色指针转动一圈对应计数器上的确定读数（参见表中“红色指针转动一圈后计数器上的读数”部分）。

IP 防护

读数窗采用超声波焊接固定在壳体上，确保其完全密封，达到IP65防护等级，参见 EN 60529 表.
