信息

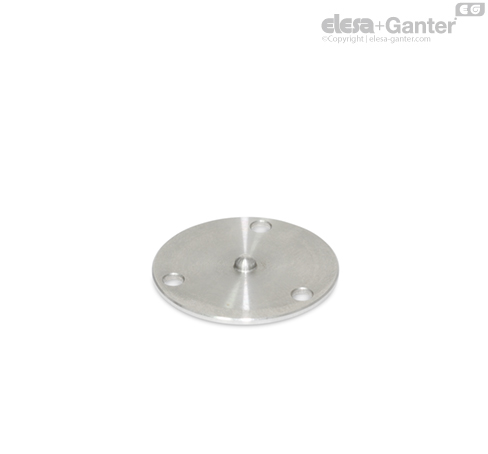

GN 2277.1 调节节配合 圆窗水平仪（A型）使用GN 2277 （A型）
互呈120°的安装螺纹孔使得水平仪与安装界面相关联。调节板底面上的校准滚珠作为倾斜支点。当螺栓达到所允许的特定拧紧扭矩时，一旦校准到垂直位置，水平仪的气泡即处于标志环内
技术信息
条款定义
水平仪是装有液体和气泡的空心体，用来检查物体的水平位置。 气泡在流体中的位置表示物体相对于水平面的倾斜角度和方向。
功能

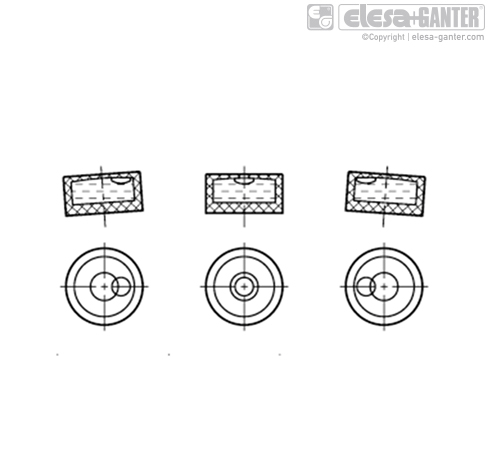

空腔内含液体和具有已定义半径的气泡，使得气泡可通过自身浮力总是保持在最高点。
透明的上部通常带有标记或中心环以标定正确位置，如气泡处于标记的正中位置，且气泡水平仪经过了正确的调节，则被测物体处于水平位置。
水平仪类型
可提供圆窗水平仪或螺钉安装水平仪。
圆窗水平仪可同时测量倾斜角度和角度位置，例如，对于某个平面，螺钉安装水平仪式只能沿单一维度的轴线测量该平面的倾斜角度。
灵敏度

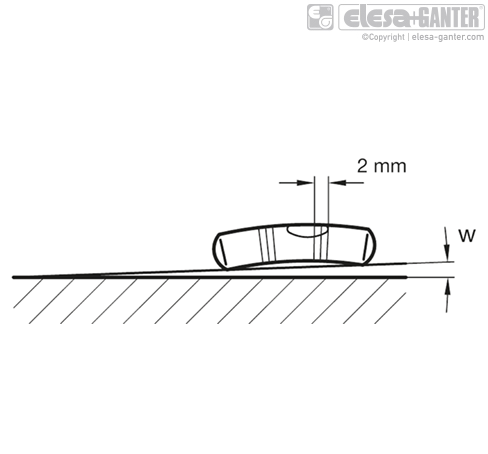

水平仪的灵敏度以倾角形式给出，例如：30角分或0.5度。达到给定倾角时，水平仪须使气泡移动2 mm。因而，灵敏度为6角分的水平仪，其灵敏度高于灵敏度为30角分的水平仪。
倾斜角度与高度差异
灵敏度有时也以毫米/米的形式给出，例如,每个单位长度的海拔差异，参见对应参考表格。
| 海拔高差 | 角度 w | - |
| 毫米每米 | 角分 | 度，小数 |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
