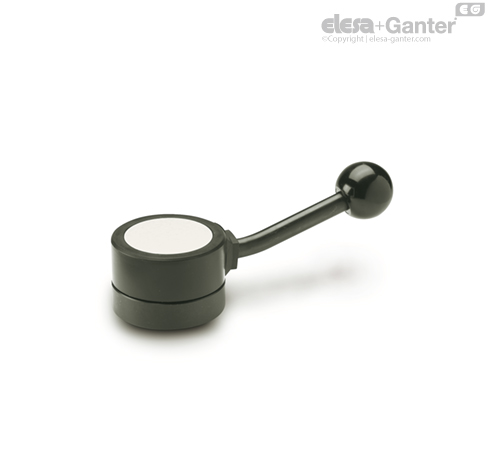

GN 215

分度手柄

GN215型操作杆可转动主轴，并将其卡位在一特殊位置。 预转动主轴时，需克服弹簧阻力抬起杆臂，直至从槽口中拔出楔形销（单手操作）。

可以使用两个销钉（见草图）来限制分度角度。

衬套通过键槽与轴相连。

定位法兰通过两枚槽头螺钉 (M 5) 与机械栓接。

手柄通过定位销使轴与定位法兰连接。

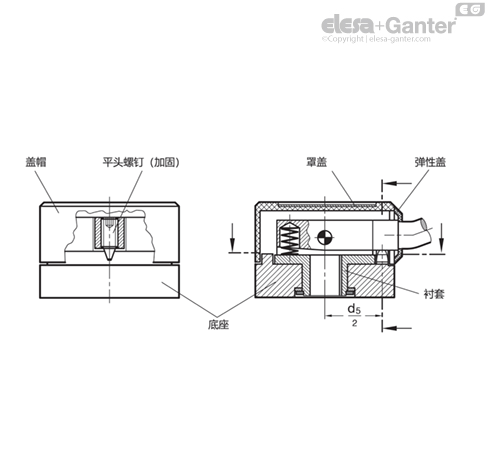

盖帽可保护锯齿免受切屑和类似颗粒的损害。 此盖帽可以用手插入（弹性段卡入凹槽），并可以用螺丝刀取下。

定位销为标准楔形件，可确保无间隙定位，并使其便于啮合与解锁。

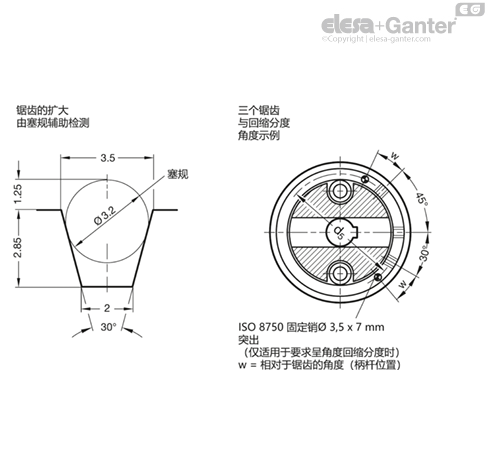

如果不需要无间隙定位，则可以使用定位销（由平头螺钉 DIN 915-M6x14 制成）。 锯齿可以制成方形，也可以用销钉和合适的孔制成。 这些孔必须足够大，以确保销钉不会受到接合限制（手柄旋转半径）。

特制锯齿最小可提供角度：

尺寸 54 为 11°

尺寸 60 为 9º

采用适宜的锯齿和销钉，可达到更小的角度。
