B型: 不带键槽
轮毂
铝制 AL
阳极氧化,本色
波纹管
AISI 304 不锈钢NI
DIN 912 圆柱头内六角螺钉
钢制,发黑处理
压接环
铜制
耐受温度达 120 °C

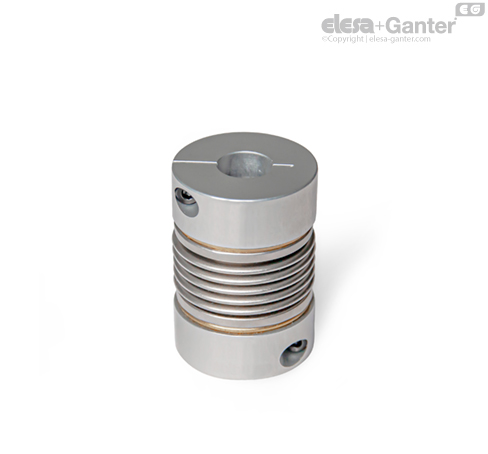

GN 2244 波纹管联轴器可以传递角度位置和扭矩,而且精度极高,没有间隙。 金属波纹管还能可靠地补偿主轴倾斜度和跳动公差。 夹紧轮毂使得波纹管联轴器非常容易安装。
它们广泛用于需要精确的位置和运动传递的应用,例如机床的伺服驱动系统和工业机器人。
| d1 | 额定扭矩 Nm | 最大速度 (min-1) | 惯性矩 kgm2 | 静态扭转刚度 Nm/rad | 最大轴偏差 | ||
| 横向 mm | 轴向 mm | 角向 ˚ | |||||
| 19 | 1.5 | 33.000 | 8.6 x 10-7 | 170 | 0.15 | ± 0.5 | 1.5 |
| 27 | 2.3 | 23.000 | 3.6 x 10-6 | 800 | 0.15 | ± 0.5 | 1.5 |
| 32 | 4.5 | 19.000 | 1.1 x 10-5 | 1600 | 0.2 | ± 0.7 | 1.5 |
| 40 | 10 | 15.000 | 2.8 x 10-5 | 2700 | 0.2 | ± 1 | 1.5 |
像所有机械零件一样,主轴会受到制造和装配公差的影响,即使采取各种技术措施,这些公差通常也不能完全消除。 如果在设计中不考虑这些偏差,则可能造成振动、运行噪音以及主轴和轴承的磨损或损坏。 合适的联轴器不仅能够有效地补偿倾斜度和跳动误差,还可大大简化装配过程,从而减少整体工作量。 主轴倾斜度和跳动误差在性质上是不同的,在选择合适的联轴器时应始终纳入考虑。
| 误差类型 | 倾斜度示意图 |
| 横向:主轴的轴线实际上是平行的,但它们有横向偏移而不对齐。 | |
| 角向:主轴的轴线不在同一平面上,它们以一定的角度相交。 | |
| 轴向:主轴沿旋转轴轴向移动。 | |
| 跳动:主轴从旋转轴的中心向外径向移动。 |
为了正确地紧固耦合轮毂,主轴必须按照建议的主轴插入深度 l2 进行安装。 主轴插入深度 l2 在各联轴器的标准表中有规定。 如果插入深度过浅,主轴可能滑出联轴器,或夹紧轮毂可能断裂。 如果主轴插得过深,这可能会在联轴器内造成干扰,导致损坏。

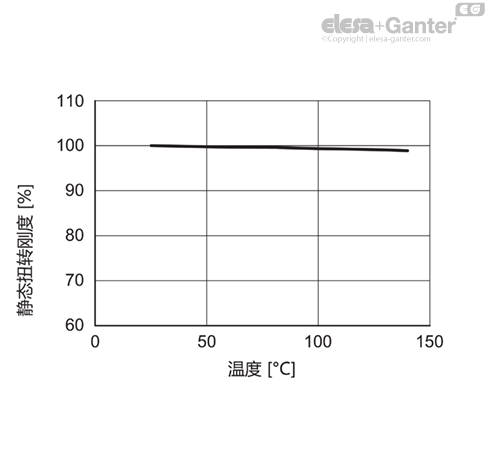

图中显示允许工作温度范围内的静态扭转刚度变化(假定 20℃ 时静态扭转刚度为 100%)。 联轴器的扭转刚度随温度的升高而降低。

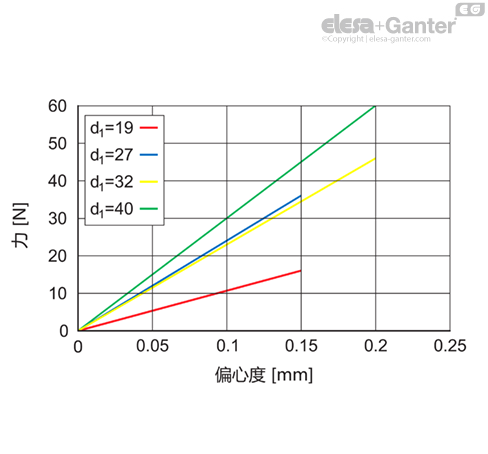

当主轴两端为偏心安装时,联轴器会不断尝试回到中位。 产生的力称为回复力。 如果联轴器的安装偏心度很小,所产生的回复力就会更小。 这也会减少作用在主轴轴承上的力。

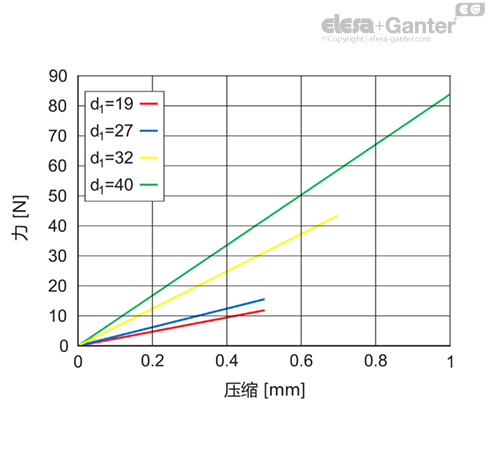

如果联轴器因承受轴向压缩载荷作用而受力,它会努力回到中间位置。 抵消压缩力的力称为回复力。 降低作用在联轴器上的压缩能减小回复力和轴向施加的力。 在确定联轴器的尺寸时必须考虑到这一点。
