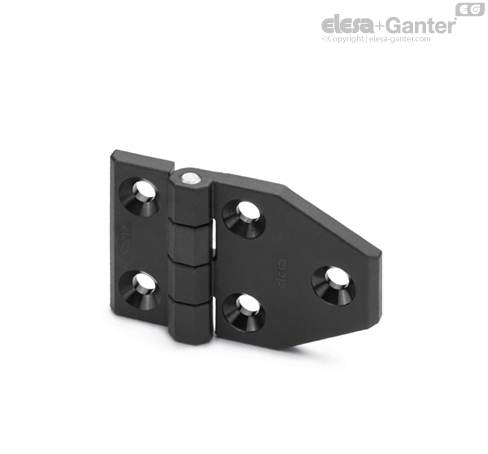

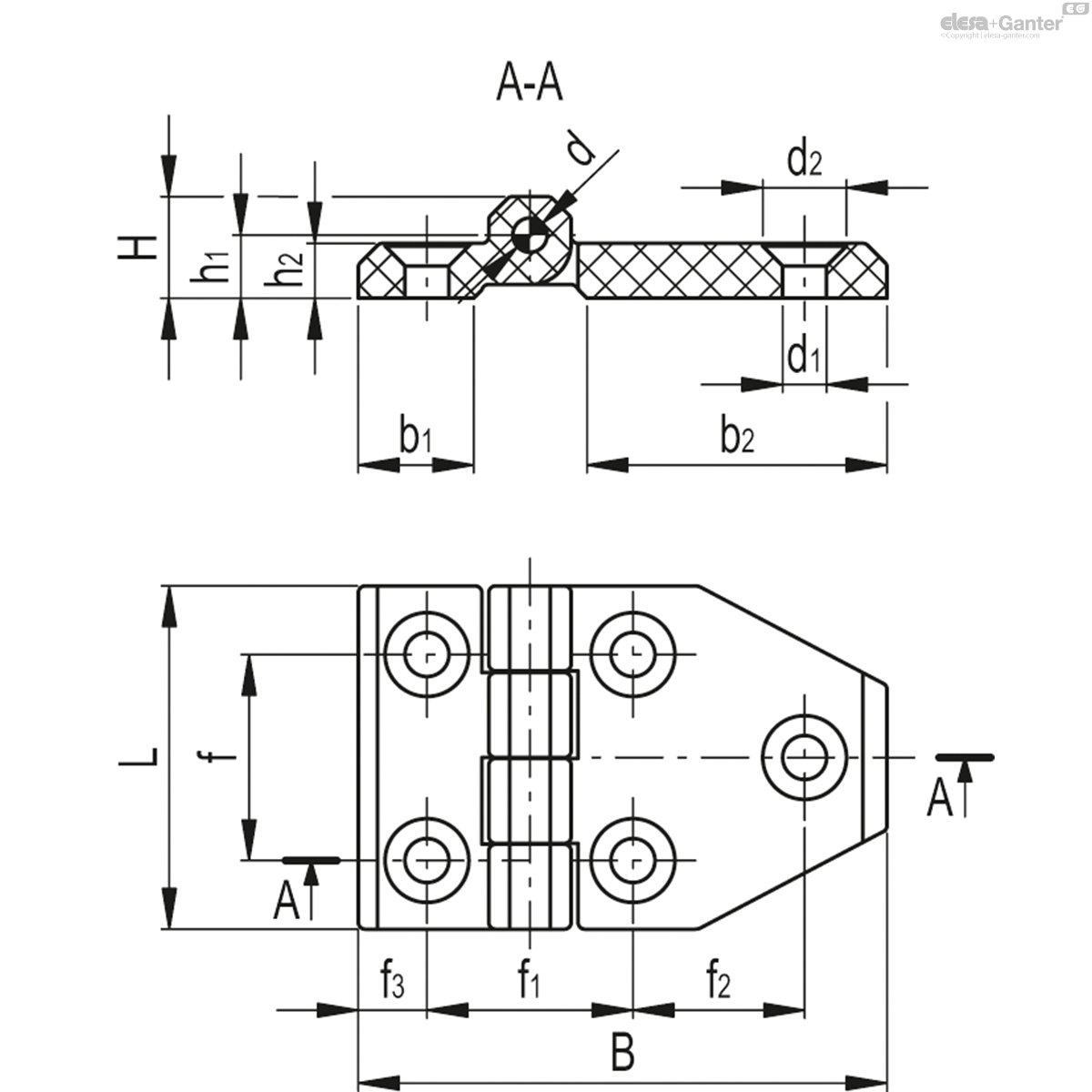

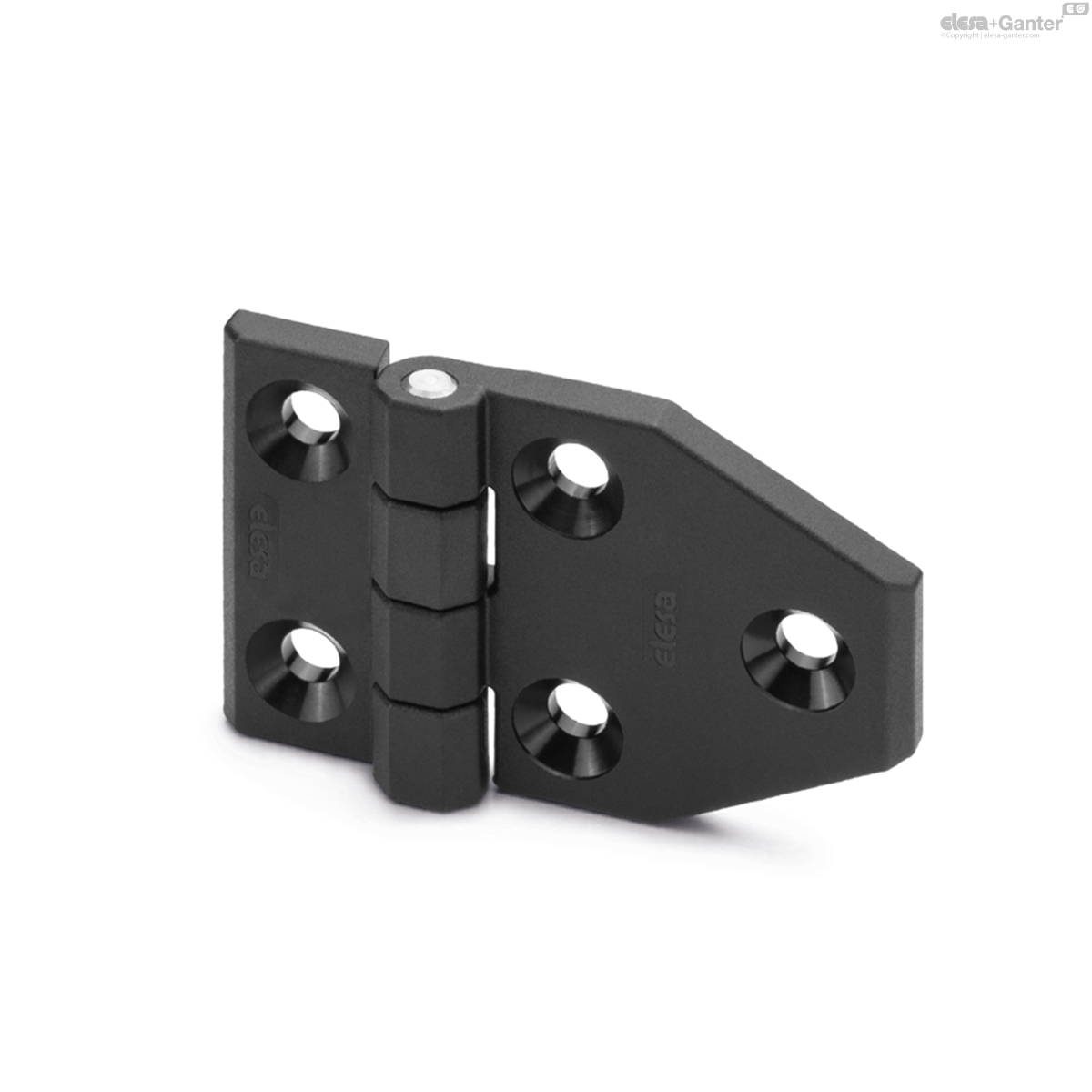

CFM-TR-B 铰链 尺寸不同的铰链主体

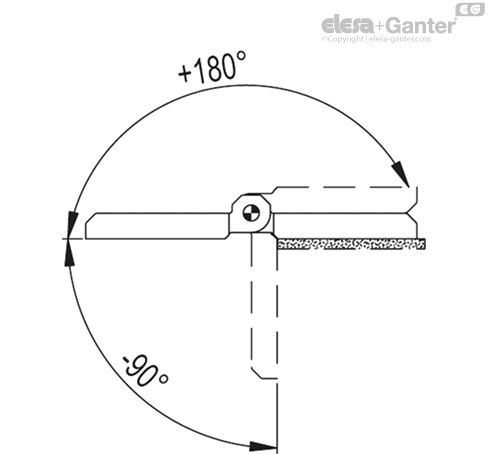

旋转角度 （近似值）

最大270°（在-90°至+180°之间，0°指两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.



强度测试	轴向受力强度	径向受力强度	90° 角受力强度
说明	最大极限静态载荷 Sa [N]	最大极限静态载荷 Sr [N]	最大极限静态载荷 S90 [N]
CFM-TR-A.40-SH-5	1800	2000	1400
CFM-TR-A.50-SH-6	2700	3300	2200
CFM-TR-A.60-SH-6	3700	4200	3000
CFM-TR-B.40-SH-5	1500	1800	1200
CFM-TR-B.50-SH-6	2100	3000	1500
CFM-TR-B.60-SH-6	2800	3800	2300

如果超过最大静载荷，材料可能会破裂，影响铰链的性能。显然，必须根据具体应用的重要性和安全水平，对该值应用合适的系数。
