信息
套叠式滑轨 GN 1460 可成对垂直安装。行程约为标称长度 l1 的 100%（完全延伸）。
套叠式滑轨以成对方式交付。由于结构原因，滑轨可无区分的安装在移动件的左侧或右侧。可通过辅助孔轻易到达所有的安装孔。仅显示了固定孔，但是可能存在其他与生产相关的孔。
安装孔
安装孔-外滑轨
| l1 | a3 | a4 | a5 | a6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 186 | 218 | 314 | 346 |
| 450 | 218 | 250 | 378 | 410 |
| 500 | 218 | 250 | 410 | 442 |
| 550 | 282 | 314 | 474 | 506 |
| 600 | 282 | 314 | 506 | 538 |
| 650 | 314 | 346 | 570 | 602 |
| 700 | 314 | 346 | 605 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 378 | 410 | 698 | 730 |

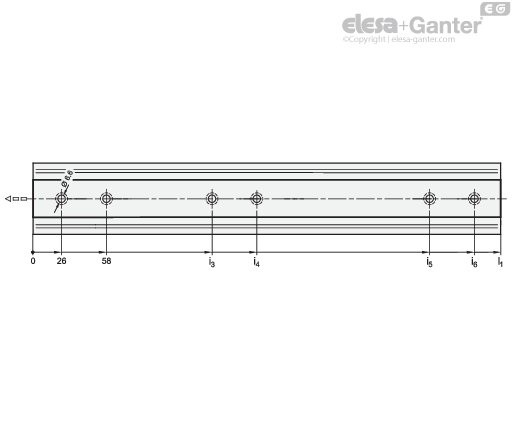

安装孔-内滑轨
| l1 | i3 | i4 | i5 | i6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 154 | 186 | 314 | 346 |
| 450 | 154 | 186 | 378 | 410 |
| 500 | 186 | 218 | 410 | 442 |
| 550 | 250 | 282 | 474 | 506 |
| 600 | 250 | 282 | 506 | 538 |
| 650 | 282 | 314 | 570 | 602 |
| 700 | 314 | 346 | 602 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 346 | 378 | 698 | 730 |
安装螺钉
周围结构要想充分吸收上述载荷力 FS，则必须使用内外滑轨上的所有可用的埋头孔。不使用固定螺钉可相应减少规定的载荷。以下螺钉可用于安
装：
| 名称-标准 | 外滑轨 | 内滑轨 |
| 内六角埋头螺钉 DIN 7991 | M 5 | M 5 |
| 埋头螺钉，Phillips DIN 965 | M 5 | M 5 |
| 埋头螺钉，Phillips DIN 7997 | 尺寸 5 | 尺寸 5 |

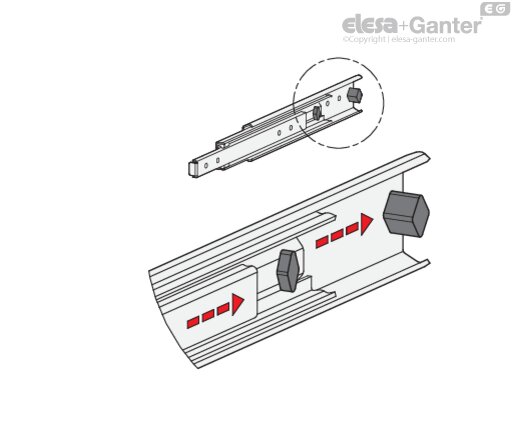

橡胶挡块，背面锁定装置
F 型的橡胶挡块可减轻各自终端位置上滑轨的冲击力。该功能可最大程度减少噪音并提高使用寿命。连接到滑轨上的挡块部分隐藏，部分可见，可满足外形、材料以及硬度方面的各自要求。
橡胶挡块在后止动位置也可具有锁定功能。该特点可在其轻微阻挡滑轨打开和关闭时显现。
如果延伸方向出现较大的静态或者动态载荷，可由外部挡块元件予以吸收。
拆分功能
F 型还具有拆分功能，可使滑轨延伸部分在中部滑轨和内滑轨中彼此完全拆分。该功能不仅有利于安装。例如，在对位于背面的部件经常进行维修作业时，该功能还可有助于快速移除延伸部分。

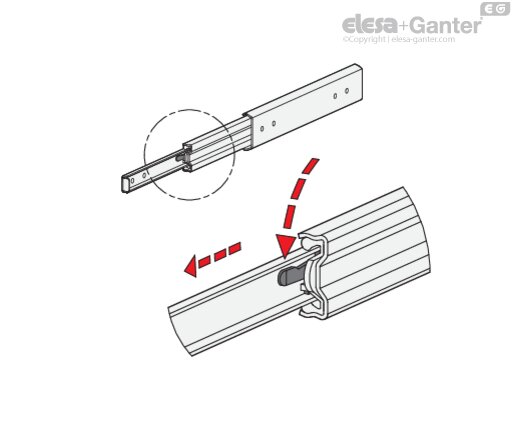

扳动释放杆可使套叠式滑轨轻易从抽出位置快速分离出来，从而使内滑轨从前方移除。

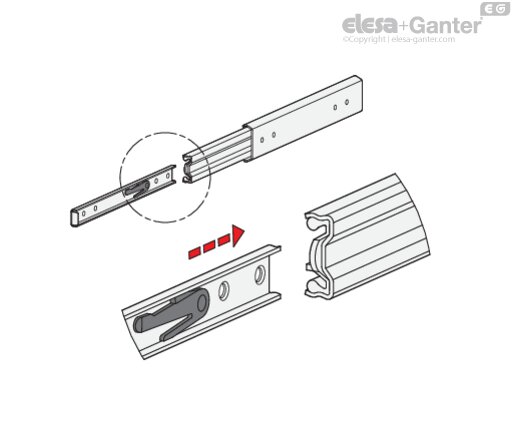

为了重新安装滑轨，需要将球座移动到前端位置。接着将内滑轨插入后端挡块，并自动锁定到位。
分离机构的保护性布置可防止滑轨意外脱离。
