CFBS

窄门窗侧壁和门的铰链

特征及应用

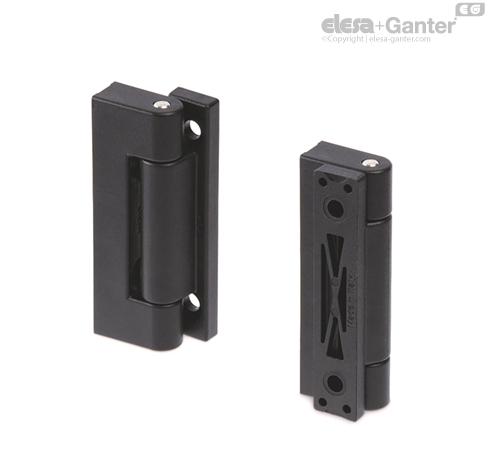

CFBS 铰链由两个不同尺寸的元件和安装时插入的旋转销组成。

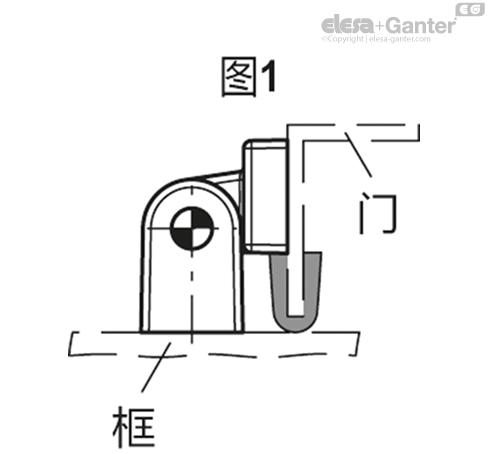

它们可以安装在折叠金属板门上，也可以在门和框架之间施加密封（见图 1）。

安装说明

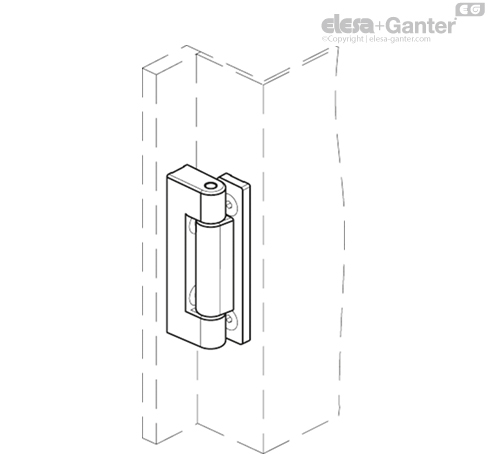

• 安装两个元件，一个在门窗侧壁，另一个在门侧。

使用合适的工具从非滚花侧插入旋转销，直到其锁定到铰链体中。

旋转角度 （近似值）

最大 180° ，范围在0° 和+180°之间 （0°=两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引-.







强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFBS.75-13 SH-5	500	3400	2000	3200	1500	2800
CFBS.75-18 SH-5	600	4500	2000	3200	1000	3500
CFBS.75-23 SH-5	800	4500	2000	3200	900	3500
