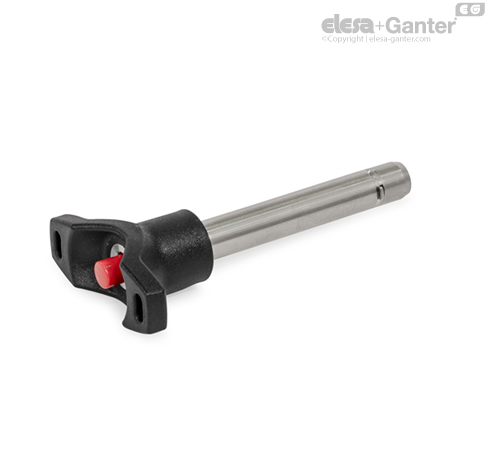

GN 114.8

锁销

带轴向锁的锁定销 GN 114.8 用于快速固定、连接和固定各种组件。 通常，它们用作轴承螺栓，必须经常组装和拆卸。

由不锈钢板制成的矩形棘爪将锁销保持在孔中的轴向位置。 它们通过按钮缩回，松开按钮后，压缩弹簧将它们恢复到锁定位置。 棘爪未与 T 形手柄对齐。

技术附件包含双剪切强度（断裂强度）的额定负载。

表中针对双面抗剪强度（断裂强度）规定的承载力已根据 DIN 50141 计算或在理论上定义。

同时，根据附近区域的草图，在断裂前，在两个剪切面上考虑了有危险的螺栓横截面 S。

该额定负载明细为非约束性的指导值，我司不承担任何责任。 总之参考值并不构成一般意义的质保和场合要求。

用户必须根据实际情况选择预期用途的产品。 环境因素会影响特定值。

设计中必须考虑适当的安全系数。
