钢制
镀锌,蓝钝
AISI 304 不锈钢金属板
聚酰胺(PA)塑料
塑料, 聚甲醛 (POM)
AISI 302 不锈钢

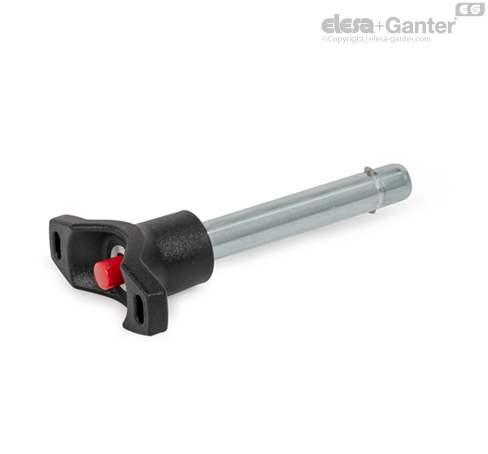

带轴向锁的锁定销 GN 114.7 用于快速固定、连接和固定各种组件。 通常,它们用作轴承螺栓,必须经常组装和拆卸。
由不锈钢板制成的矩形棘爪将锁销保持在孔中的轴向位置。 它们通过按钮缩回,松开按钮后,压缩弹簧将它们恢复到锁定位置。 棘爪未与 T 形手柄对齐。
技术附件包含双剪切强度(断裂强度)的额定负载。
表中针对双面抗剪强度(断裂强度)规定的承载力已根据 DIN 50141 计算或在理论上定义。
同时,根据附近区域的草图,在断裂前,在两个剪切面上考虑了有危险的螺栓横截面 S。
该额定负载明细为非约束性的指导值,我司不承担任何责任。 总之参考值并不构成一般意义的质保和场合要求。
用户必须根据实际情况选择预期用途的产品。 环境因素会影响特定值。
设计中必须考虑适当的安全系数。
