销
AISI 303 不锈钢
捏手,按钮
不锈钢 AISI 316L
滚球
AISI 420C 不锈钢
弹簧
不锈钢
德国材料编号 No. 1.4565

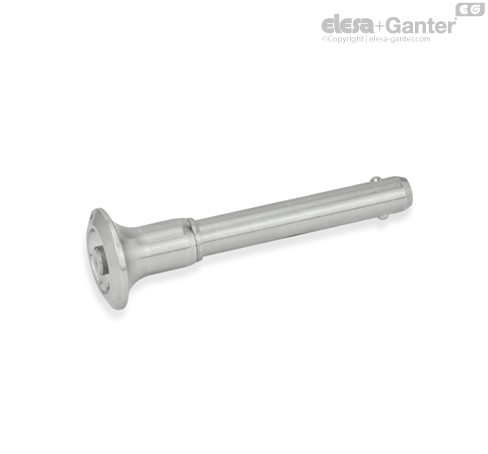

GN 113.9 不锈钢珠锁销用于快速固定,连接与锁定各种部件和工件。典型应用场合为经常性需要反复拆除和替换的定位销。
按压按钮,解锁两颗滚珠,松开按钮则重新锁定。
技术附录包含双面抗剪强度(断裂强度)的负载能力。
表中针对双面抗剪强度(断裂强度)规定的承载力已根据 DIN 50141 计算或在理论上定义。
同时,根据附近区域的草图,在断裂前,在两个剪切面上考虑了有危险的螺栓横截面 S。
该额定负载明细为非约束性的指导值,我司不承担任何责任。 总之参考值并不构成一般意义的质保和场合要求。
用户必须根据实际情况选择预期用途的产品。 环境因素会影响特定值。
设计中必须考虑适当的安全系数。
