销
AISI 303 不锈钢
T形手柄
塑料(聚酰胺PA)
滚球
AISI 420C 不锈钢
弹簧
不锈钢,德国材料编号 1.4565

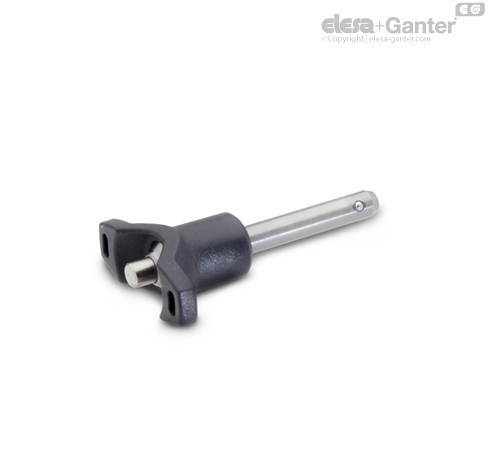

滚珠锁销 GN 113.7 用于快速固定、连接和锁定各种零件和工件。 典型应用之一是定位销,它们常需要拆卸和重新安装。
按压按钮,解锁两颗滚珠,松开按钮则重新锁定。
技术附录包含双面抗剪强度(断裂强度)的负载能力。
表中针对双面抗剪强度(断裂强度)规定的承载力已根据 DIN 50141 计算或在理论上定义。
同时,根据附近区域的草图,在断裂前,在两个剪切面上考虑了有危险的螺栓横截面 S。
该额定负载明细为非约束性的指导值,我司不承担任何责任。 总之参考值并不构成一般意义的质保和场合要求。
用户必须根据实际情况选择预期用途的产品。 环境因素会影响特定值。
设计中必须考虑适当的安全系数。
