GN 817.5

分度销

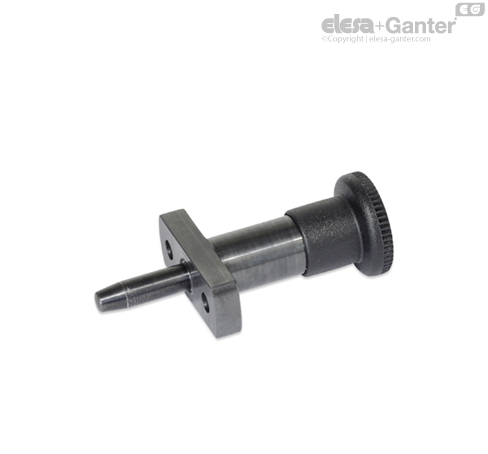

分度销GN 817.5 通过内柱孔的导向衬套 DIN 172 / 179的引导，可以进行高精定位。与实际分度销孔可匹配的内锥孔导向衬套为GN 172.1 / 179。

锥形销头与导向孔高度吻合，使定位几无间隙。

C型应用于销头必须停留在回缩位置的场合。操作时，需在销头缩回后，将捏手旋转90°，槽口会将销头固定在此位置。

• 分度销系列

• ISO-基本公差

• 塑料特性

_l7的长度由分度销头进入锥形衬套的深度决定。

_l8必须保证销头完全松脱，衬套长度、金属板厚度及间隙可以在一定的范围内选择。

若锁定，销头必须具有0.5 mm的最小保留行程，以保证销头的锥形部份能够无间隙地定位在导向衬套的锥形孔内。

为每种销头直径 d₁ 提供两种不同长度 l₁ 的销头（参见产品列表）。

保留安全行程距离：_l9 = _l1 - 0.5 mm

对于公差 n6 的安装衬套，通常提供对应其外径的公差 H7 的孔。

选择适宜的导向衬套 DIN 172 和 DIN 179 带柱状孔和导向衬套 GN 172.1 / GN 179.1 锥形内孔。
