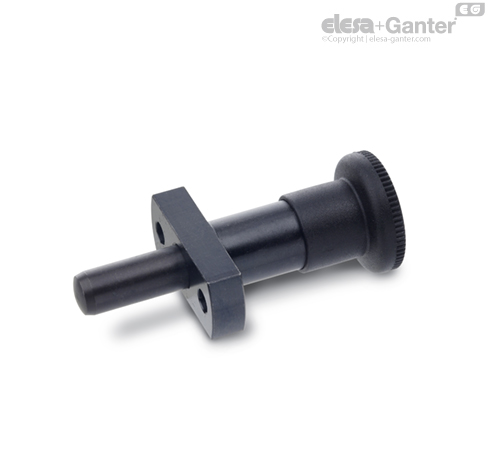

GN 817.3

分度销

使用 衬套，GN 817.3 分度销能够以实惠的价格实现精确定位。DIN 179 采用 。

为此采用的导向衬套 DIN 179 为此需使用一枚 衬套来导向，衬套长度取决于销头长度 l₃。

精确定位得益于导向衬套（孔公差符合F7的规定）及销头（孔公差符合h7的规定）的精确度，而非销头内的导向针。所有零件均经硬化剂磨光。显然，衬套的长度还会影响定位的精确度。

C型应用于销头必须停留在回缩位置的场合。操作时，需在销头缩回后，将捏手旋转90°，槽口会将销头固定在此位置。

• 分度销系列

• 导向衬套 DIN 179

• ISO-基本公差 -

• 塑料特性

对于每种分度销直径 d₁，可提供两种不同的销头直径 l₁。

长度 l₃ 必须确保分度销头完全解锁，可留有一定余裕地选择衬套长度与壁板厚度加上空隙。

对于公差 n6 的安装衬套，通常提供对应其外径的公差 H7 的孔。

选择适宜的导向衬套 DIN 172 和 DIN 179 is given.
